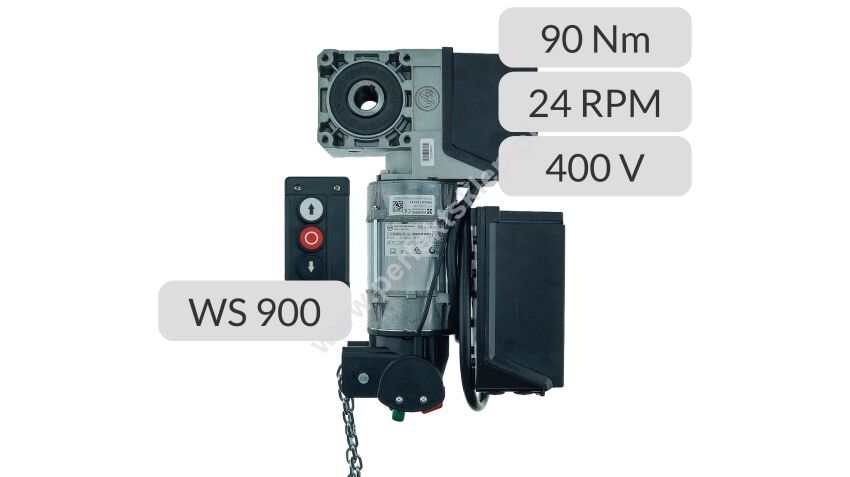

Napęd nasadowy SE 9.24-25,40 NES SK WS 900 Gfa Elektromaten nr kat. 14400937 ZESTAW TOTMAN

Napęd SE 9.24-25,40 NES SK WS 900 Gfa Elektromaten

ZESTAW TOTMAN 400V

 Mocny napęd do bram sekcyjnych z wyważeniem nie wymagających automatycznego zamykania.
Operator za pomocą pulpitu sterowniczego "GÓRA-STOP-DÓŁ" obsługuje bramę kontrolując przestrzeń w jej obszarze pracy.

Zestaw zawiera:

• napęd nasadowy SE 9.24-25,40; 24min-¹; 3~400V; 0,37kW; 90Nm
• centralę sterującą WS900 z okablowaniem systemowym do wyłączników krańcowych
• zespół 6 mechanicznych wyłączników krańcowych NES
• pulpit sterowniczy GÓRA-STOP-DÓŁ z przewodem 5mb
• mechanizm awaryjnej obsługi ręcznej typ SK z łańcuchem 4mb
• elementy montażowe

Parametry techniczne:

• napięcie zasilania: 3N~400V, PE
• częstotliwość robocza: 50Hz
• moc silnika 0,37kW
• typoszereg przekładni SG50
• średnica wału 25,4mm (1")
• maksymalny ciężar bramy 4000N
• zdawczy moment obrotowy 90Nm
• zdawcza prędkość obrotowa 24min-¹
• maksymalny moment oporowy 450Nm
• maksymalna liczba załączeń na godzinę 20h-¹
• napięcie sterownicze: 24V AC
• zasilanie dla urządzeń zewnętrznych: 24V AC; 500mA
• zaciski śrubowe dodatkowych elementów bezpieczeństwa
• zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych
• wymiary zewnętrzne napędu szer. x wys. x gł.: 145mm x 402mm x 272mm
• stopień ochrony IP54
• dopuszczalny zakres temperatur: -10°...+40°C

Funkcjonalność:

• wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE
• przyciski sterownicze na płycie centrali WS900
• regulacja wyłączników krańcowych bezpośrednio w napędzie
• dwa wyłączniki krańcowe bezpotenciałowe NC, NO
• przyciski sterownicze GÓRA/STOP/DÓŁ
• obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Gfa Elektromaten nr kat.14400937 SET
