Napęd nasadowy STA 1‐10‐30 KE CS320 LCD OSE MFZ Ovitor Marantec nr kat. STA-1-10-30-SET

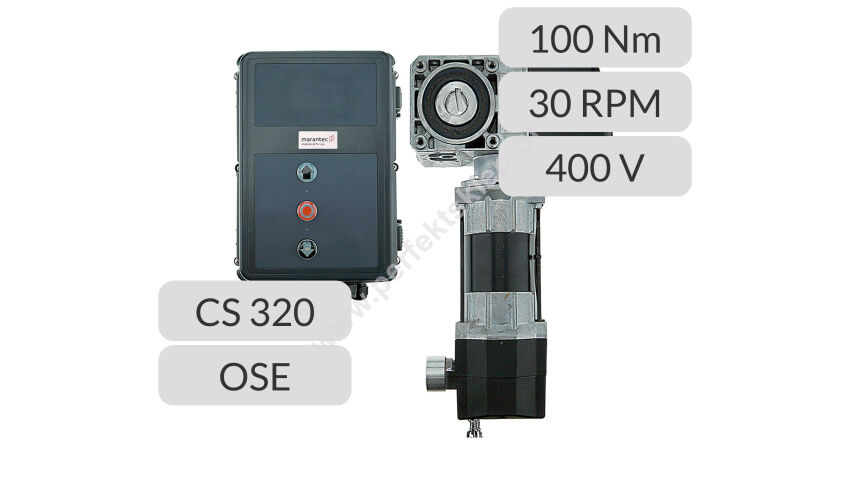

Napęd nasadowy STA 1‐10‐30 KE CS320 LCD OSE MFZ Ovitor Marantec

ZESTAW AUTOMAT 400V

Napęd do bram sekcyjnych z wyważeniem do pracy automatycznej.

Centrala CS 320 LCD do pracy automatycznej z elementami OSE kontrolującymi przestrzeń w jej obszarze pracy.

Zestaw zawiera:

• napęd nasadowy STA 1-10-30; 30min-¹; 3N~400V; 0,55kW; 100Nm
• elektroniczne wyłączniki krańcowe enkoder AWG KOSTAL
• centralę sterującą CS320 LCD z przewodem zasilającym i wtyczką CEE - 1mb
• zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
• optyczną listwę bezpieczeństwa OSE krawędzi dolnej bramy - nadajnik + odbiornik
• okablowanie systemowe centrala-napęd - 5mb
• mechanizm awaryjnej obsługi ręcznej typ KE z łańcuchem 5mb
• elementy montażowe

Parametry techniczne:

• napięcie zasilania: 3N~400V, PE
• częstotliwość robocza: 50Hz
• moc silnika: 0,55kW
• przekładnia zanurzona w oleju
• średnica wału 25,4mm (1")
• maksymalny ciężar bramy 450kg
• zdawczy moment obrotowy 100Nm
• zdawcza prędkość obrotowa 30min-¹
• maksymalny moment oporowy 600Nm
• maksymalna liczba załączeń na godzinę 20h-¹
• centrala CS320 z wyświetlaczem LCD
• przewód zasilający z wtyczką CEE
• zestaw OSE zabezpieczenie optyczne krawędzi dolnej bramy
• okablowanie systemowe napęd-centrala 5mb
• wymiary zewnętrzne centrali szer. x wys. x gł.: 215mm x 275mm x 190mm
• wymiary zewnętrzne napędu szer. x wys. x gł.: 104mm x 369mm x 245mm
• stopień ochrony: IP54
• dopuszczalny zakres temperatur: -10°...+50°C

Funkcjonalność:

• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora
• wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
• programowanie pozycji pośredniej
• zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LCD
• ustawienie języka wyświetlacza LCD
• automatyczne zamykanie po czasie 1-3600s
• automatyczne zamykanie po FOTO
• programowalne 4 wyjścia przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
• obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Funkcje dodatkowe:

• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych z możliwością programowania
• rejestr pamięci błędów
• monitorowanie mechanicznej blokady bramy
• nastawna kontrola siły udźwigu
• programowalne wejście sterujące ppoż
• wejście radioodbiornika systemowego
• wejście zegara sterującego

MFZ Ovitor Marantec nr kat. STA-1-10-30-SET
