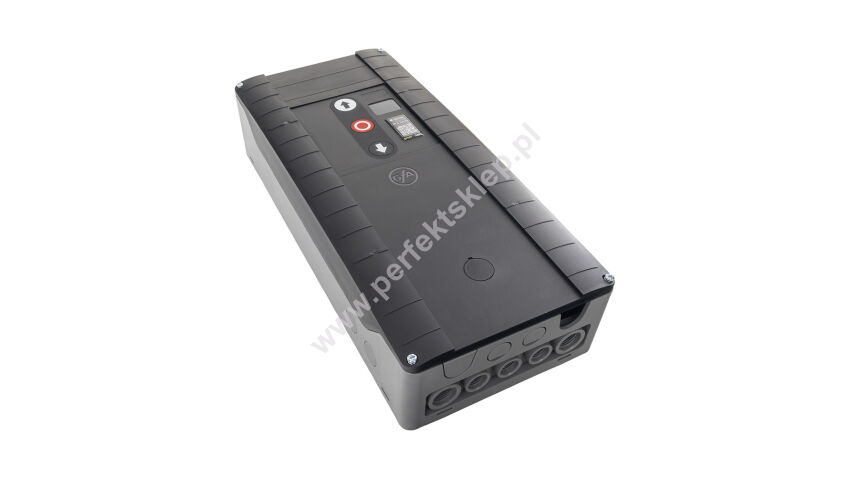

Centrala sterująca TS 91.11 Gfa Elektromaten nr kat. 20910110 00000

Centrala sterująca TS 91.11 Gfa Elektromaten

Centrala TS 91.11 zastępuje centralę TS 959

Obszar zastosowania:

• napięcie silnika 400V AC lub 230V AC
• napędy o mocy silnika do 3kW
• napędy wyposażone w mechaniczne wyłączniki krańcowe NES (tylko po zastosowaniu opcjonalnego adaptera)
• napędy wyposażone w elektryczne wyłączniki krańcowe DES 3
• napędy wyposażone w elektryczne wyłączniki krańcowe DES 4
• napędy wyposażone w elektryczne wyłączniki krańcowe DES 10

Parametry techniczne:

• napięcie zasilania 3N~400V lub 1N~230V, PE
• częstotliwość robocza 50Hz
• maksymalna moc silnika 3kW
• zasilanie dla urządzeń zewnętrznych 230V AC; 1,6A (tylko po zastosowaniu opcjonalnego adaptera)
• gniazdo systemowe do podłączenia okablowania napędu
• gniazdo systemowe do podłączenia DES/NES
• gniazdo systemowe zasilania sieciowego X1
• zaciski śrubowe do dodatkowych elementów bezpieczeństwa X2 (WYŁĄCZNIK LUŹNEJ LINY, WYŁĄCZNIK DRZWI PRZEJŚCIOWYCH)
• szybkozłączka do podłączenia wyłącznika awaryjnego X3
• gniazdo klawiatury foliowej X4
• szybkozłączka do podłączenia zewnętrznej kasety sterowniczej X5
• szybkozłączka bezpotencjałowego programowalnego przekaźnika ze stykami przełącznymi X20
• przyciski sterownicze GÓRA/STOP/DÓŁ
• podwójny wyświetlacz siedmiosegmentowy LED
• obrotowy przełącznik wyboru do programowania
• programowanie za pomocą aplikacji "evodo Toolkit"
• wbudowany Bluetooth 2,4GHz
• wbudowany WLAN 2,4 GHz
• wymiary zewnętrzne centrali szer. x wys. x gł.: 175mm x 390mm x 90mm
• stopień ochrony: IP65
• dopuszczalny zakres temperatur: -10°...+50°C

Funkcjonalność:

• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora
• tryb pracy napędu samopodtrzymanie OTWIERANIE
• tryb pracy napędu czuwakowy ZAMYKANIE
• zintegrowanie przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
• programowalne jedno wyjście przekaźnikowe
• programowalna pozycja bramy dla sygnału ppoż RWA

Funkcje dodatkowe:

• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych z możliwością programowania
• licznik aktywacji urządzeń zabezpieczających
• rejestr pamięci 6 ostatnich błędów
• zegar czasu rzeczywistego ze strefami czasowymi
• czas letni/zimowy dla 4 zakresów dat

Gfa Elektromaten nr kat. 20910110 00000
