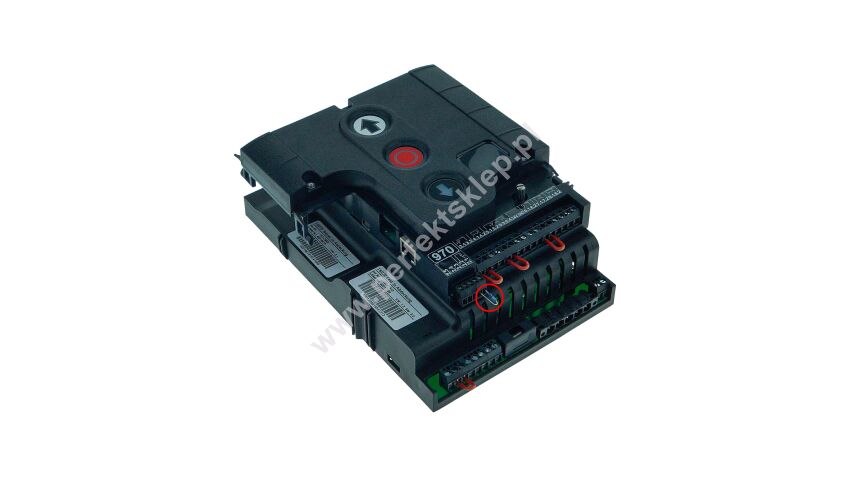

Moduł centrali sterującej TS 970 Gfa Elektromaten nr kat. 30005273 00001

Moduł centrali TS 970 Gfa Elektromaten

Sterownik przystosowany do pracy z elektronicznymi i mechanicznymi wyłącznikami krańcowymi DES/NES.

Dane techniczne:

• napięcie zasilania: 3N~400V lub 1N~230V, PE
• częstotliwość robocza: 50 / 60 Hz
• maksymalna moc silnika: 3kW
• napięcie sterownicze: 24V DC
• gniazda systemowe do podłączenia okablowania napędu
• gniazdo systemowe z wtykiem do podłączenia zasilania
• gniazdo systemowe UBS dla akcesoriów systemowych
• zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC
• zasilanie dla urządzeń zewnętrznych: 24V DC; 180mA
• zasilanie dla urządzeń zewnętrznych: 230V AC; 1,6A
• zaciski śrubowe przekaźnika programowalnego
• zaciski śrubowe do dodatkowych elementów bezpieczeństwa (OSE, FOTO, KURTYNY itp.)
• zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych (radia, radary, itp.)
• zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ
• podwójny wyświetlacz siedmiosegmentowy LED
• obrotowy przełącznik wyboru do programowania

Funkcje podstawowe:

• automatyczne rozpoznanie wyłączników krańcowych NES/DES
• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• parametryzowane wejście X2.1-X2.2 obwodu STOP - 5kΩ (drzwi w bramie, wyłącznik luźnej liny)
• szybkie programowanie położeń krańcowych - napędy wyposażone w DES
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora dla DES
• wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTW/ZAM
• programowanie pozycji pośredniej dla DES
• zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
• automatyczne zamykanie po czasie 1-240s
• automatyczne zamykanie po FOTO
• programowalne wyjście przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej

Funkcje dodatkowe:

• automatyczne dopasowanie do podłoża przy DES i OSE
• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych
• rejestr pamięci 6 ostatnich błędów
• monitorowanie mechanicznej blokady przy DES
• dynamiczna kontrola czasu ruchu przy NES
• nastawna kontrola siły udźwigu przy DES
• automatyczne rozpoznanie napędów Gfa Elektromaten DU lub FU
• ustawianie zdawczej prędkości obrotowej dla DU i FU
• łagodny rozruch i zatrzymanie dla DU i FU
• możliwość zmiany rampy przyspieszenia i hamowania dla DU i FU

Gfa Elektromaten nr kat. 30005273 00001
(Nowy model od 01/2020r. standard zgodny z EN 12453:2017)
