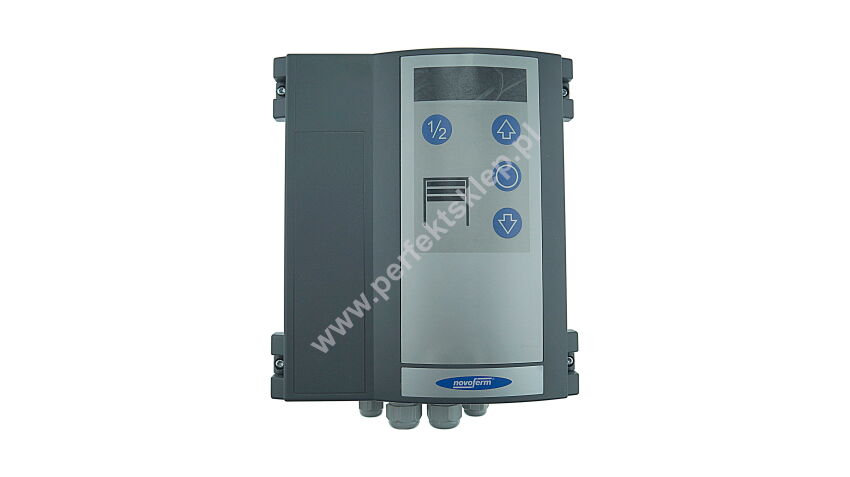

Centrala sterująca T 100R DES Novoferm

Parametry techniczne:

• napięcie zasilania 3N~400V lub 1N~230V, PE
• częstotliwość robocza 50Hz
• maksymalna moc silnika 1,1kW
• napięcie sterownicze 24V DC
• gniazda systemowe do podłączenia okablowania napędu
• gniazdo z wtykiem do podłączenia zasilania
• gniazdo systemowe dla karty radioodbiornika
• zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC
• zasilanie dla urządzeń zewnętrznych: 24V DC; 700mA
• zasilanie dla urządzeń zewnętrznych: 230V AC; 1,6A
• zaciski śrubowe dwóch przekaźników programowalnych
• zaciski śrubowe elektrohamulca
• zaciski śrubowe do dodatkowych elementów bezpieczeństwa (OSE, FOTO, KURTYNY itp.)
• zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych (radia, radary, RWA, itp.)
• zaciski śrubowe wejścia Crash
• zintegrowane przyciski sterownicze GÓRA i 1/2/STOP/DÓŁ
• podwójny wyświetlacz siedmiosegmentowy LED
• wewnętrzne przyciski do programowania
• wymiary zewnętrzne centrali szer. x wys. x gł.: 219mm x 282mm x 117mm
• stopień ochrony: IP54
• dopuszczalny zakres temperatur: -20°...+50°C

Funkcje podstawowe:

• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora
• wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTW/ZAM
• programowanie pozycji pośredniej 1/2
• zintegrowane przyciski sterownicze GÓRA i 1/2/STOP/DÓŁ
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
• automatyczne zamykanie po czasie 1-22,5min
• automatyczne zamykanie po FOTO
• programowalne 2 wyjścia przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej

Funkcje dodatkowe:

• automatyczne dopasowanie do podłoża
• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych
• rejestr pamięci 6 ostatnich błędów
• monitorowanie mechanicznej blokady
• dynamiczna kontrola czasu ruchu

Zastosowanie:

• bramy szybkobieżne Novoferm
• bramy NovoSpeed Economic
• bramy NovoSpeed Basic
• bramy NovoSpeed Heavy Indoor
• bramy NovoSpeed Heavy Outdoor

Tormatic Novocon T 100R DES

Novoferm nr kat. 15331550150
