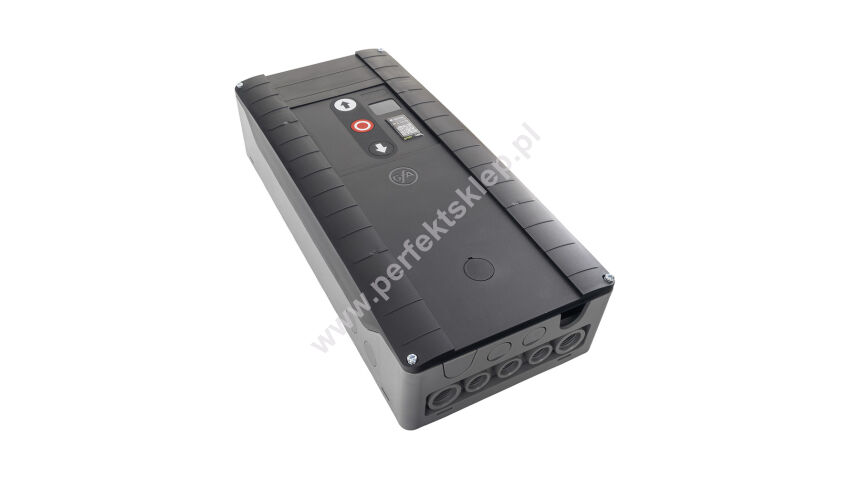

Centrala sterująca TS 95.25 Gfa Elektromaten

Centrala TS 95.25 zastępuje centralę TS 981

Obszar zastosowania:

• napięcie silnika 400V AC lub 230V AC
• napędy o mocy silnika do 3kW
• napędy wyposażone w mechaniczne wyłączniki krańcowe NES (tylko po zastosowaniu opcjonalnego adaptera)
• napędy wyposażone w elektryczne wyłączniki krańcowe DES 3
• napędy wyposażone w elektryczne wyłączniki krańcowe DES 4
• napędy wyposażone w elektryczne wyłączniki krańcowe DES 10
• napędy z wbudowanym falownikiem FU
• napędy z wbudowanym falownikiem FI

Parametry techniczne:

• napięcie zasilania 3N~400V lub 1N~230V, PE
• częstotliwość robocza 50Hz
• maksymalna moc silnika 3kW
• zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC
• zasilanie dla urządzeń zewnętrznych 24V DC; 1000mA
• zasilanie dla urządzeń zewnętrznych 230V AC; 1,6A (tylko po zastosowaniu opcjonalnego adaptera)
• gniazdo systemowe do podłączenia okablowania napędu
• gniazdo systemowe do podłączenia DES/NES
• gniazdo nośnika pamięci UBS-C
• gniazdo systemowe zasilania sieciowego X1
• zaciski śrubowe do dodatkowych elementów bezpieczeństwa X2 (OSE, FOTO, KURTYNY itp.)
• szybkozłączka do podłączenia wyłącznika awaryjnego X3
• gniazdo klawiatury foliowej X4
• szybkozłączka do podłączenia zewnętrznej kasety sterowniczej X5
• szybkozłączka do podłączenia fotokomórki refleksyjnej lub jednokierunkowej X6
• szybkozłączka do podłączenia sufitowego przycisku pociąganego lub radioodbiornika X7
• szybkozłączka do podłączenia przełącznika otwarcia pośredniego X8
• szybkozłączka do podłączenia wejścia z możliwością konfiguracji parametrów X9 (RWA)
• szybkozłączka do podłączenia wejścia z możliwością konfiguracji parametrów X19 (RWA)
• szybkozłączka do podłączenia zabezpieczenia przed wciągnięciem X18
• szybkozłączka bezpotencjałowego programowalnego przekaźnika ze stykami przełącznymi X20
• szybkozłączka bezpotencjałowego programowalnego przekaźnika ze stykami przełącznymi X21
• szybkozłączka bezpotencjałowego programowalnego przekaźnika ze stykami przełącznymi X22a (wspólny COM z X22b)
• szybkozłączka bezpotencjałowego programowalnego przekaźnika ze stykami przełącznymi X22b (wspólny COM z X22a)
• interfejsy cyfrowy dla urządzeń dodatkowych DIF1 (funkcja śluzy, funkcja sygnalizacji statusu)
• interfejsy cyfrowy dla urządzeń dodatkowych DIF2 (funkcja śluzy, funkcja sygnalizacji statusu)
• interfejsy cyfrowy dla urządzeń dodatkowych DIF3 (funkcja śluzy, funkcja sygnalizacji statusu)
• przyciski sterownicze GÓRA/STOP/DÓŁ
• podwójny wyświetlacz siedmiosegmentowy LED
• obrotowy przełącznik wyboru do programowania
• programowanie za pomocą aplikacji "evodo Toolkit"
• wbudowany Bluetooth 2,4GHz
• wbudowany radioodbiornik dla WSD 2,4GHz
• wbudowany radioodbiornik dla pilotów 433MHz i 868MHz
• wbudowany WLAN 2,4 GHz
• wymiary zewnętrzne centrali szer. x wys. x gł.: 175mm x 390mm x 90mm
• stopień ochrony: IP65
• dopuszczalny zakres temperatur: -10°...+50°C

Funkcjonalność:

• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• automatyczne rozpoznanie elementów bezpieczeństwa przed wciągnięciem
• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora
• wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTWIERANIE/ZAMYKANIE
• zintegrowanie przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
• programowanie pozycji pośredniej
• automatyczne zamykanie po czasie 0-300s
• automatyczne otwieranie czasowe (np. dla chłodni) 1-99s
• programowalne dwa wyjścia przekaźnikowe
• programowalne dwa wyjścia przekaźnikowe ze wspólnym COM
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
• programowalna pozycja bramy dla sygnału ppoż RWA

Funkcje dodatkowe:

• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych z możliwością programowania
• licznik aktywacji urządzeń zabezpieczających
• rejestr pamięci 6 ostatnich błędów
• zegar czasu rzeczywistego ze strefami czasowymi
• czas letni/zimowy dla 4 zakresów dat
• tygodniowy zegar sterujący z funkcjami przełączania zależności od dnia
• kalendarz pracy
• automatyczne rozpoznanie napędów Gfa Elektromaten FU lub FI
• ustawianie zdawczej prędkości obrotowej dla FU i FI
• łagodny rozruch i zatrzymanie dla FU i FI
• możliwość zmiany rampy przyspieszenia i hamowania dla FU i FI

Gfa Elektromaten nr kat. 20950250 00000
