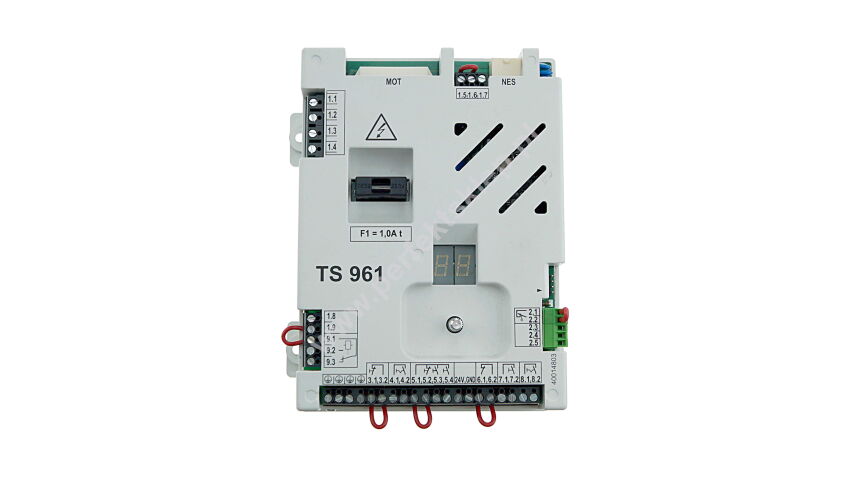

Moduł centrali Gfa Elektromaten TS 961 do 2014r

Sterownik przystosowany do pracy z mechanicznymi wyłącznikami krańcowymi NES.

Parametry techniczne:

• napięcie zasilania: 3N~400V lub 1N~230V, PE
• częstotliwość robocza 50Hz
• maksymalna moc silnika 3kW
• napięcie sterownicze 24V DC
• gniazda systemowe do podłączenia okablowania napędu
• gniazdo systemowe do podłączenia przycisków
• gniazdo systemowe danych COM
• zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ 12V DC
• zasilanie dla urządzeń zewnętrznych 24V DC; 180mA
• zasilanie dla urządzeń zewnętrznych 230V AC; 1A
• zaciski śrubowe przekaźnika programowalnego
• zaciski śrubowe do dodatkowych elementów bezpieczeństwa (OSE, FOTO, KURTYNY itp.)
• zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych (radia, radary, itp.)
• podwójny wyświetlacz siedmiosegmentowy LED
• obrotowy przełącznik wyboru do programowania

Funkcje podstawowe:

• obsługa mechanicznych wyłączników krańcowych NES
• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTW/ZAM
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
• automatyczne zamykanie po czasie 1-240s
• automatyczne zamykanie po FOTO
• programowalne wyjście przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej

Funkcje dodatkowe:

• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych
• rejestr pamięci 2 ostatnich błędów

Gfa Elektromaten nr kat. 30004391
Wycofana z produkcji. Zastąpiona przez TS 970 nr kat. 20197000
