Napęd nasadowy SE 9.24-25,40 DES ER TS 970 OSE Gfa Elektromaten nr kat. 10002187 SZYBKIE ROZRYGLOWANIE ZESTAW AUTOMAT

(Recenzji: 0)
5 205,00 PLN / kpl
Cena netto: 4 231,71 PLN / kpl

kpl
Kod produktu: B22C04-GFA-14402187
Producent: Gfa Elektromaten
Zastosowanie: Napędy centrale akcesoria.
*Zamówienia (opłacone lub za pobraniem) złożone do godz. 14:00 wysyłane są tego samego dnia. Obowiązuje w dni robocze tj. od poniedziałku do piątku.

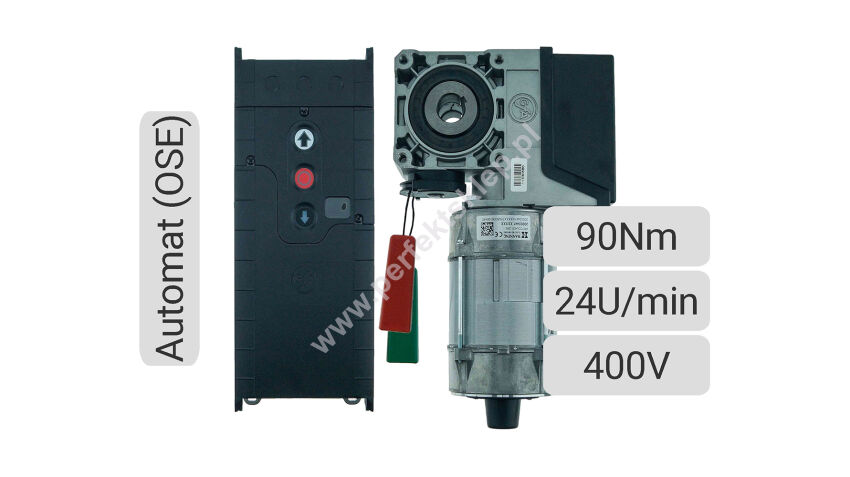

Napęd SE 9.24-25,40 DES ER TS 970 Gfa Elektromaten

ZESTAW 400V

Napęd do bram sekcyjnych z wyważeniem do pracy automatycznej.
Centrala TS 970 do pracy automatycznej z elementami OSE kontrolującymi przestrzeń w jej obszarze pracy.
POLECANY DLA STRAŻY POŻARNEJ I POGOTOWIA.

Zestaw zawiera:

  • napęd nasadowy SE 9.24-25,40; 24 RPM (obr/min); 3N~400V; 0,3 kW; 90Nm
  • elektroniczne wyłączniki krańcowe enkoder DES
  • centralę sterującą TS 970 z przewodem zasilającym i wtyczką CEE - 1mb
  • zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
  • optyczną listwę bezpieczeństwa OSE krawędzi dolnej bramy - nadajnik + odbiornik
  • okablowanie systemowe centrala-napęd - 7mb
  • mechanizm awaryjnej obsługi ręcznej typ ER - SZYBKIE ROZRYGLOWANIE
  • elementy montażowe

Parametry techniczne:

  • napięcie zasilania: 3N~400V PE
  • częstotliwość robocza: 50Hz
  • moc silnika: 0,3 kW
  • prąd roboczy 1,2 A
  • typoszereg przekładni SG50
  • średnica wału 25,4mm (1")
  • maksymalny ciężar bramy 4000N
  • zdawczy moment obrotowy 90Nm
  • zdawcza prędkość obrotowa 24 RPM (obr/min)
  • maksymalny moment oporowy 450Nm
  • maksymalna liczba cykli 12 cykli/h
  • centrala TS 970 z przewodem zasilającym i wtyczką CEE
  • zestaw OSE-VITECTOR zabezpieczenie optyczne krawędzi dolnej bramy
  • okablowanie systemowe napęd-centrala 7mb
  • wymiary zewnętrzne centrali szer. x wys. x gł.: 155mm x 386mm x 90mm
  • wymiary zewnętrzne napędu szer. x wys. x gł.: 121mm x 404mm x 245mm
  • stopień ochrony: IP54
  • dopuszczalny zakres temperatur: +5°...+40°C

Funkcjonalność:

  • automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
  • szybkie programowanie położeń krańcowych
  • programowalna zmiana kierunku obrotów silnika
  • regulacje i ustawienia parametrów z poziomu operatora
  • wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
  • programowanie pozycji pośredniej
  • zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
  • sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
  • automatyczne zamykanie po czasie 1-240s
  • automatyczne zamykanie po FOTO
  • programowalne wyjście przekaźnikowe
  • programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
  • szybkie rozryglowanie napędu

Funkcje dodatkowe:

  • automatyczne dopasowanie do podłoża
  • licznik cykli roboczych bez możliwości resetowania
  • licznik cykli serwisowych z możliwością programowania
  • rejestr pamięci 6 ostatnich błędów
  • monitorowanie mechanicznej blokady bramy
  • nastawna kontrola siły udźwigu



Gfa Elektromaten nr kat. 14402187 DES ER ZESTAW
