Wycofany z produkcji - Moduł centrali sterującej CS310 bez wyświetlacza LCD MFZ Ovitor Marantec nr kat. CS310M - Zastąpiona przez nr kat. 185233


Kod produktu: Z999-B28B06-Z998-MFZ-CS310MOD
Producent: MFZ Ovitor Marantec
Zastosowanie: Napędy centrale akcesoria.


*Zamówienia (opłacone lub za pobraniem) złożone do godz. 14:00 wysyłane są tego samego dnia. Obowiązuje w dni robocze tj. od poniedziałku do piątku.

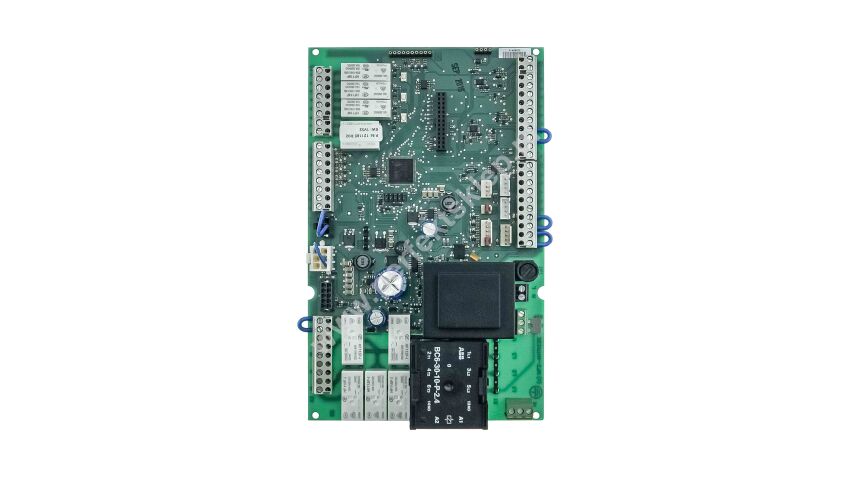

Moduł centrali sterującej CS310 bez wyświetlacza LCD MFZ Ovitor Marantec

Funkcjonalność podstawowa za pomocą przycisków na płycie głównej.

Parametry techniczne:

  • napięcie zasilania 3N~400V lub 1N~230V, PE
  • częstotliwość robocza 50Hz
  • maksymalna moc silnika 2,2kW
  • zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC
  • zasilanie dla urządzeń zewnętrznych: 24V DC; 500mA
  • zasilanie dla urządzeń zewnętrznych: 230V AC; 1A
  • złączka śrubowa do podłączenia zasilania X1
  • złączka śrubowa do podłączenia okablowania napędu X2
  • złączka śrubowa do mechanicznych wyłączników krańcowych X15
  • gniazdo systemowe z wtykiem do podłączenia enkodera AWG X11
  • gniazdo systemowe MS BUS dla akcesoriów systemowych X16; X17
  • gniazdo systemowe RS485 X14
  • gniazdo systemowe falownika X18
  • gniazdo systemowe radioodbiornika X9
  • złączki śrubowe 4 przekaźników programowalnych X5
  • zaciski śrubowe do dodatkowych elementów bezpieczeństwa X4 (OSE, FOTO, KURTYNY itp.)
  • zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych X3 (radia, radary, itp.)
  • przyciski sterownicze GÓRA/STOP/DÓŁ
  • wymiary zewnętrzne centrali szer. x wys. x gł.: 215mm x 275mm x 190mm
  • stopień ochrony: IP65
  • dopuszczalny zakres temperatur: -10°...+45°C

Funkcjonalność rozszerzona wymaga wyświetlacza LCD - programatora:

  • automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
  • szybkie programowanie położeń krańcowych
  • programowalna zmiana kierunku obrotów silnika
  • regulacje i ustawienia parametrów z poziomu operatora
  • wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
  • programowanie pozycji pośredniej
  • zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
  • automatyczne zamykanie po czasie 1-3600s
  • automatyczne zamykanie po FOTO
  • programowalne 4 wyjścia przekaźnikowe
  • programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
  • obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Funkcje dodatkowe wymagają wyświetlacza LCD - programatora:

  • licznik cykli roboczych bez możliwości resetowania
  • licznik cykli serwisowych z możliwością programowania
  • rejestr pamięci błędów
  • monitorowanie mechanicznej blokady bramy
  • nastawna kontrola siły udźwigu
  • programowalne wejście sterujące ppoż.
  • wejście radioodbiornika systemowego
  • wejście zegara sterującego
  • wejście MS BUS
  • interfejs falownika
  • interfejs RS485



Nassau nr kat. 26-40307 (NCU320)

MFZ Ovitor Marantec nr kat. Moduł CS310

Zastąpiona przez CS320
