Napęd nasadowy STA 1‐12‐19 KE CS320LCD OSE MFZ Ovitor Marantec nr kat. STA-1-12-19-SET

4 750,00 PLN / kpl.
Cena netto: 3 861,79 PLN / kpl.


kpl.

Kod produktu: B29C-MFZ-STA-1-12-19-SET
Producent: MFZ Ovitor Marantec
Zastosowanie: Napędy centrale akcesoria.


*Zamówienia (opłacone lub za pobraniem) złożone do godz. 14:00 wysyłane są tego samego dnia. Obowiązuje w dni robocze tj. od poniedziałku do piątku.

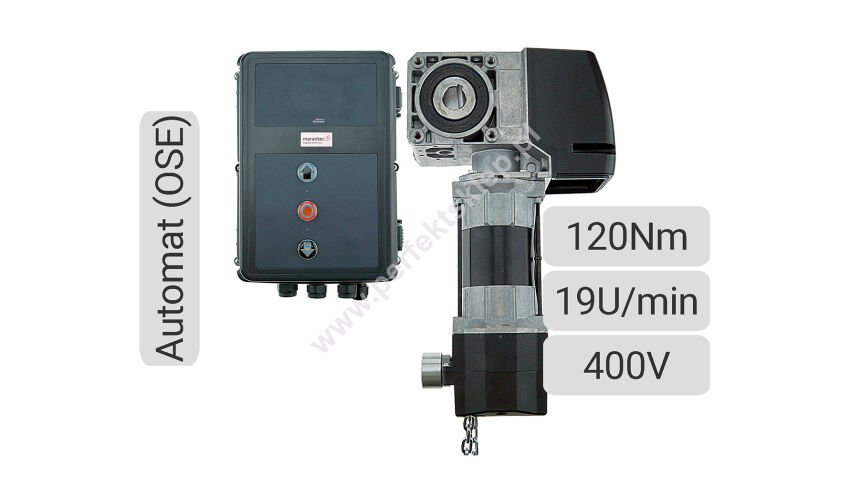

Napęd nasadowy STA 1‐12‐19 KE CS320LCD OSE MFZ Ovitor Marantec

ZESTAW AUTOMAT 400V

Napęd do bram sekcyjnych z wyważeniem do pracy automatycznej.

Centrala CS 320 LCD do pracy automatycznej z elementami OSE kontrolującymi przestrzeń w jej obszarze pracy.



Zestaw zawiera:

  • napęd nasadowy STA 1-12-19; 24min-¹; 3N~400V; 0,55kW; 120Nm
  • elektroniczne wyłączniki krańcowe enkoder AWG KOSTAL
  • centralę sterującą CS320 LCD z przewodem zasilającym i wtyczką CEE - 1mb
  • zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
  • optyczną listwę bezpieczeństwa OSE krawędzi dolnej bramy - nadajnik + odbiornik
  • okablowanie systemowe centrala-napęd - 5mb
  • mechanizm awaryjnej obsługi ręcznej typ KE z łańcuchem 5mb
  • elementy montażowe

Parametry techniczne:

  • napięcie zasilania: 3N~400V, PE
  • częstotliwość robocza: 50Hz
  • moc silnika: 0,55kW
  • przekładnia zanurzona w oleju
  • średnica wału 25,4mm (1")
  • maksymalny ciężar bramy 450kg
  • zdawczy moment obrotowy 120Nm
  • zdawcza prędkość obrotowa 19min-¹
  • maksymalny moment oporowy 600Nm
  • maksymalna liczba załączeń na godzinę 20h-¹
  • centrala CS320 z wyświetlaczem LCD
  • przewód zasilający z wtyczką CEE
  • zestaw OSE zabezpieczenie optyczne krawędzi dolnej bramy
  • okablowanie systemowe napęd-centrala 5mb
  • wymiary zewnętrzne centrali szer. x wys. x gł.: 215mm x 275mm x 190mm
  • wymiary zewnętrzne napędu szer. x wys. x gł.: 104mm x 369mm x 245mm
  • stopień ochrony: IP54
  • dopuszczalny zakres temperatur: -10°...+50°C

Funkcjonalność:

  • automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
  • szybkie programowanie położeń krańcowych
  • programowalna zmiana kierunku obrotów silnika
  • regulacje i ustawienia parametrów z poziomu operatora
  • wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
  • programowanie pozycji pośredniej
  • zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
  • sygnalizacja pracy i diagnozy za pomocą wyświetlacza LCD
  • ustawienie języka wyświetlacza LCD
  • automatyczne zamykanie po czasie 1-3600s
  • automatyczne zamykanie po FOTO
  • programowalne 4 wyjścia przekaźnikowe
  • programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
  • obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Funkcje dodatkowe:

  • licznik cykli roboczych bez możliwości resetowania
  • licznik cykli serwisowych z możliwością programowania
  • rejestr pamięci błędów
  • monitorowanie mechanicznej blokady bramy
  • nastawna kontrola siły udźwigu
  • programowalne wejście sterujące ppoż.
  • wejście radioodbiornika systemowego
  • wejście zegara sterującego
  • wejście MS BUS
  • interfejs falownika
  • interfejs RS485



MFZ Ovitor Marantec nr kat. STA-1-12-19-SET
