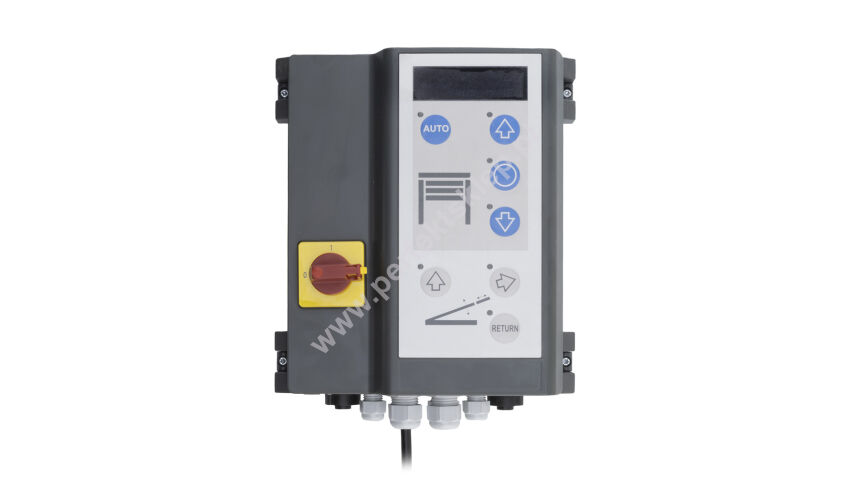

Centrala sterująca Combi Control Novo i-Vision TAD MS Mydocking Novoferm Tormatic

Parametry techniczne:

• napięcie zasilania 3N~400V lub 1N~230V, PE
• częstotliwość robocza 50Hz
• maksymalna moc silników 1,5kW
• napięcie sterownicze 24V DC
• gniazda systemowe do podłączenia okablowania napędu bramy
• gniazda systemowe do podłączenia zasilacza hydraulicznego dwuzaworowego
• wyłącznik główny z możliwością kłódkowania
• gniazdo systemowe dla karty radioodbiornika
• zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC
• zasilanie dla urządzeń zewnętrznych: 24V DC; 700mA
• zasilanie dla urządzeń zewnętrznych: 230V AC; 1,6A
• zaciski śrubowe dwóch przekaźników programowalnych
• zaciski śrubowe akcesoriów rampowych (klin, czujniki krańcowe)
• zaciski śrubowe do dodatkowych elementów bezpieczeństwa (OSE, FOTO, KURTYNY itp.)
• zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych (radia, radary, RWA, itp.)
• zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ + PODNOSZENIE/WYSUW/AUTO
• podwójny wyświetlacz siedmiosegmentowy LED
• wewnętrzne przyciski do programowania
• wymiary zewnętrzne centrali szer. x wys. x gł.: 215mm x 250mm x 120mm
• stopień ochrony: IP54
• dopuszczalny zakres temperatur: -20°...+50°C

Funkcje podstawowe:

• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora
• wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTW/ZAM
• programowanie pracy rampy i wyposażenia dodatkowego
• zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ/AUTO
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
• automatyka- logika działania rampa/brama
• programowalne 2 wyjścia przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej

Funkcje dodatkowe:

• automatyczne dopasowanie do podłoża
• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych
• rejestr pamięci 6 ostatnich błędów
• monitorowanie mechanicznej blokady
• dynamiczna kontrola czasu ruchu

Zastosowanie:

• bramy + rampa teledock Novoferm
• napędy Novoferm Gfa Elektromaten
• rampy teleskopowe Novoferm
• zasilacze dwuzaworowe Agro-Hytos

Tormatic Mydocking Novo i-Vision TAD MS

Novoferm nr kat. DS0242500/TM15351101150
