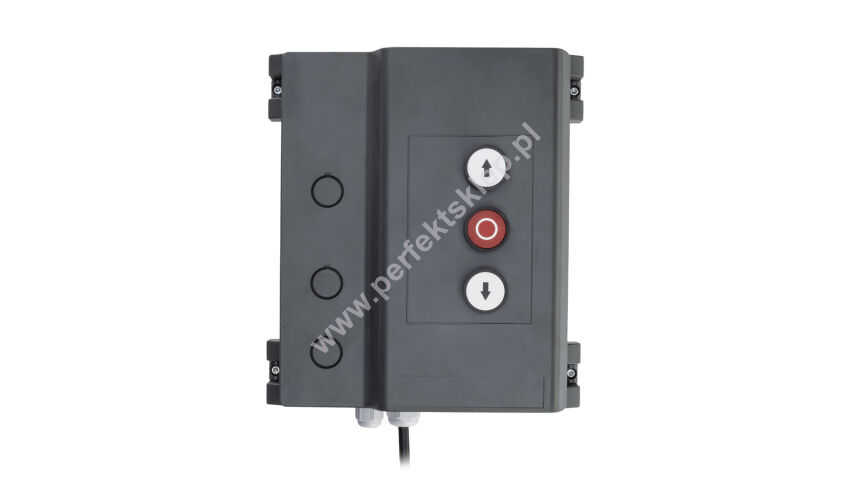

Centrala sterująca NovoCon T 75 DES Novoferm

Parametry techniczne:

• napięcie zasilania 3N~400V lub 1N~230V, PE
• częstotliwość robocza 50Hz
• maksymalna moc silnika 0,75kW
• napięcie sterownicze 24V DC
• X2 i J9 gniazda systemowe do podłączenia okablowania napędu
• X1 zaciski śrubowe do podłączenia zasilania
• J5 gniazdo systemowe dla karty radioodbiornika
• J3 zaciski śrubowe dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC
• X4 zaciski śrubowe zasilanie dla urządzeń zewnętrznych: 24V DC; 150mA
• X3 zaciski śrubowe przekaźnika programowalnego 230VAC-2A/24VDC-1A
• J2 zaciski śrubowe do dodatkowych elementów bezpieczeństwa (OSE, FOTO, KURTYNY itp.)
• zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ
• podwójny wyświetlacz siedmiosegmentowy LED
• wewnętrzne przyciski do programowania
• wymiary zewnętrzne centrali szer. x wys. x gł.: 215mm x 250mm x 120mm
• stopień ochrony: IP54
• dopuszczalny zakres temperatur: -20°...+50°C

Funkcje podstawowe:

• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora
• wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTW/ZAM
• zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
• programowalne wyjście przekaźnikowe

Funkcje dodatkowe:

• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych
• rejestr pamięci 6 ostatnich błędów
• monitorowanie mechanicznej blokady
• dynamiczna kontrola czasu ruchu

Zastosowanie:

• bramy segmentowe Novoferm
• bramy przemysłowe Novoferm
• napędy GfA Elektromaten SE5
• napędy GfA Elektromaten SE9
• napędy GfA Elektromaten SE14

Tormatic Novocon T75

Novoferm nr kat. 15331550150
