Zestaw montażowy

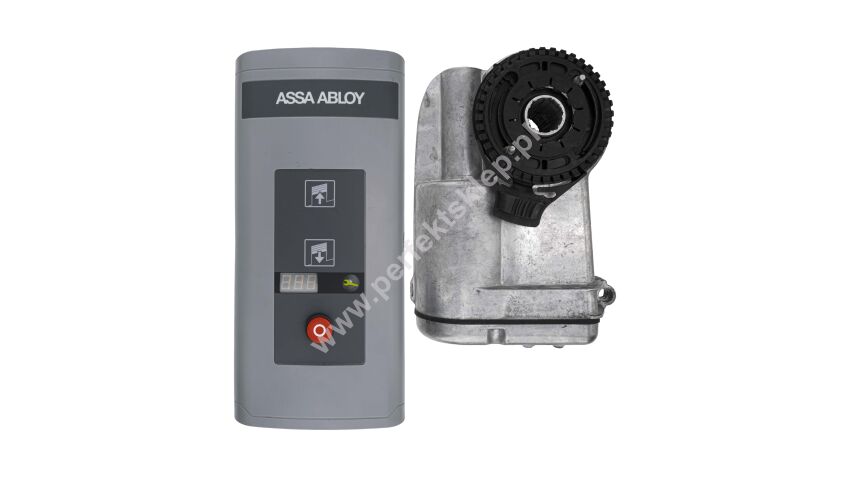

Napęd Crawford K047900 CDM9 ze sterowaniem ECS950 i pneumatycznym zabezpieczeniem krawędzi dolnej

Zestaw zawiera

1. Kompletny napęd CDM9 Crawford Assa Abloy

• • silnik z przekładnią wyposażony w płytę procesorową i płytę mocy (K044156)
  • awaryjne sprzęgło rozblokowujące wraz z sznurami do obsługi
  • elementy montażowe (podpora silnika, pierścień blokujący itp.)

2. Centralę sterującą ECS 950

• • płyta procesorowa i płyta kontrolna
  • foliowa klawiatura sterująca
  • istnieje możliwość rozbudowy o dodatkowe płyty funkcyjne

3. Kompletne pneumatyczne zabezpieczenie krawędzi dolnej

• • wyłącznik ciśnieniowy DW40 (K040169)
  • obudowa wyłącznika ciśnieniowego (K045290)
  • przewód spiralny (maks. wysokość bramy H=6000mm)
  • uchwyt przewodu spiralnego (K045192)
  • złącze do przewodu powietrza (K040199)
  • elementy montażowe

Napęd elektryczny CDM9 jest montowany bezpośrednio na wałku systemu balansujacego i nie wymaga jakiegokolwiek mocowania do ściany.

Główne zalety:

• Łagodny start i stop
• Dostosowany do wszystkich rodzajów prowadzenia
• Żywotność: 84.000 - 300.000 cykli otwarć (zależne od wagi bramy i temperatury) np.:
  • temp. 0°C - 40°C/waga 250kg = 300.000 cykli,
  • temp. -20°C - 60°C/waga 400kg = 84.000 cykli

Dane techniczne:

• Stopień zabezpieczenia: IP55 (wtyczka CEE IP44),
• Zakres temperatury pracy: -20°C - 55°C,
• Prędkość: 0,25m/s,
• Centrala sterująca: ECS typ 950,
• Zasilanie: 230V AC, 50Hz,
• Sprawność: 30%,
• Wilgotność powietrza: 0-80% względna, niekondensacyjna.
