Napęd do bramy garażowej Comfort 260
z silnikiem prądu stałego 550N i szyną SZ13 4090mm Marantec

Obszar zastosowania:

• bramy garażowe uchylne o szerokości do 3500mm

  • do wysokości 3600mm
• bramy garażowe segmentowe o szerokości do 3000mm
  • o prowadzeniu normalnym do wysokości 3250mm
  • o prowadzeniu niskim do wysokości 3125mm
  • ze sprężynami naciągowymi do wysokości 3125mm
• maksymalna masa bramy 90kg
• do zastosowania domowego

Właściwości:

• szybkie programowanie położeń krańcowych
• automatyczne uczenie wymaganej siły napędowej
• diagnostyka i programowanie przyciskami na głowicy
• diagnostyka i programowanie za pomocą programatora Command 108
• komunikaty o stanie na wyświetlaczu LCD
• technologia łagodnego startu i zatrzymania
• programowalna prędkość dla obu kierunków
• czas przyspieszania i hamowania regulowany dla obu kierunków
• ograniczenie siły napędowej dla obu kierunków
• programowalne położenia pośrednie dla obu kierunków
• automatyczne zamykanie po czasie - wymagana instalacja fotokomórek
• kierunek obrotów silnika - zmieniany programowo
• licznik cykli - całkowity
• licznik cykli - serwisowy
• rejestr błędów
• oświetlenie garażu LED

Parametry techniczne napędu:

• napięcie zasilania 230VAC
• pobór mocy 250W
• pobór mocy standby 4W
• silnik prądu stałego 24VDC
• siła pociągowa 550N
• liczba cykli do 2 cykli/h
• prędkość do 16cm/s
• zasilanie urządzeń zewnętrznych 24VDC 50mA
• gniazdo XB03
  • przycisków zewnętrznych
  • czujnika zamknięcia drzwi
  • fotokomórek
• gniazdo XB72 odbiornika modułowego Digital 168
• gniazdo XN70 zasilania akumulatorowego
• gniazdo XW40 magistrali MS Bus do modułów rozszerzeń
• gniazdo XW81 modułów rozszerzających
• wymiary: szerokość 190mm, wysokość 125mm, głębokość 360mm
• zakres temperatur -20...+60°C
• stopień ochrony IP20

Parametry techniczne szyny:

• szyna dzielona 2 częściowa
• długość całkowita szyny 4090mm
• długość całkowita z głowicą serii Comfort 4315mm
• wysokość szyny 30mm
• pas zębaty
• wózek płaski

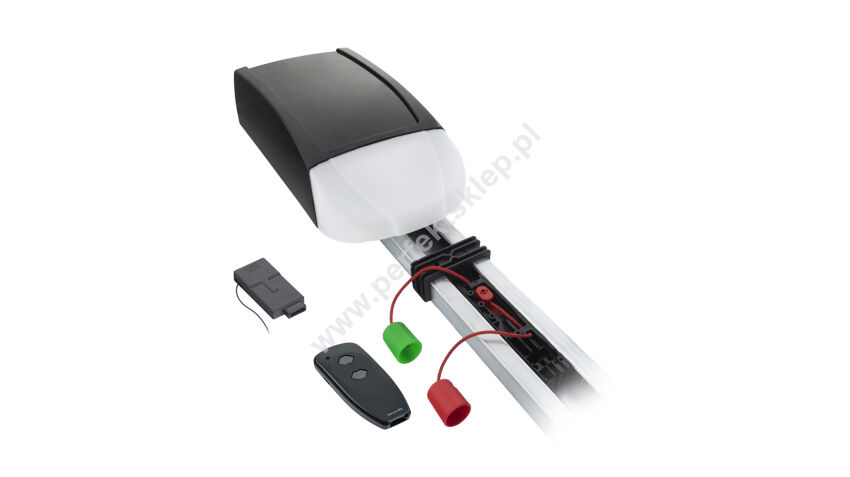

Zestaw zawiera:

• głowica Comfort 260 ze zintegrowanym sterowaniem
• szyna dzielona 2 częściowa SZ 13
• odbiornik modułowy Digital 168 MultiBit, 868MHz
• pilot dwukanałowy Digital 382 MultiBit, 868MHz
• przewód zasilający 1500mm
• zestaw montażowy

Marantec nr kat. 183428+177218
