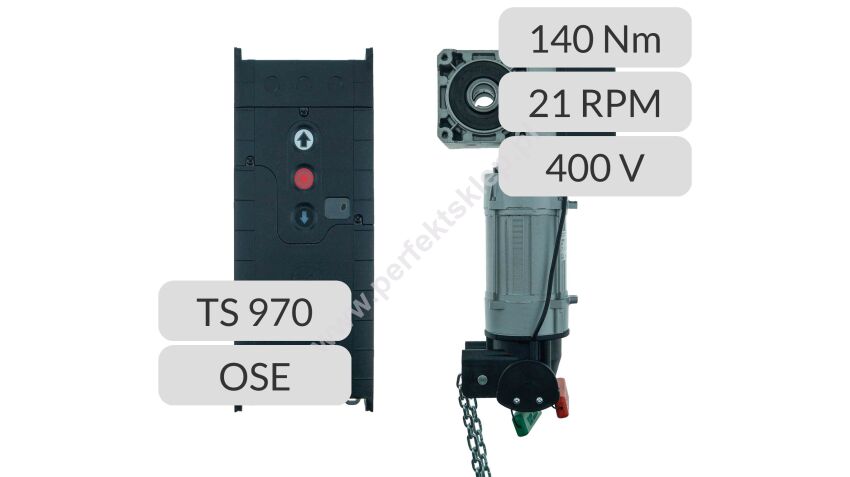

Napęd nasadowy SE 14.21-25,40 DES SK TS 970 OSE GfA Elektromaten nr kat. 14401120 ZESTAW AUTOMAT

  • Kod: 05F01-GfA-14401120 SET
  • Producent: GfA Elektromaten
  • Dostępność: Brak produktu na stanie magazynowym. Brak produktu na stanie magazynowym.  (0 kpl.)
  • Recenzje:
  • Zastosowanie: Napędy centrale akcesoria.
  • kpl.
  • Cena netto: 2 292,68 PLN / kpl. 2 820,00 PLN / kpl.
  • Niedostępny

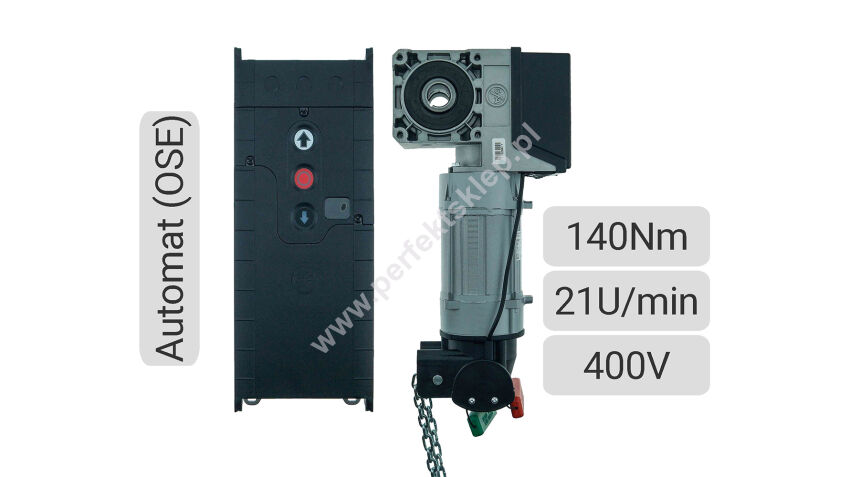

Napęd SE 14.21-25,40 DES SK TS970 GfA Elektromaten

ZESTAW AUTOMAT 400V

Napęd do bram sekcyjnych z wyważeniem do pracy automatycznej.

Centrala TS 970 do pracy automatycznej z elementami OSE kontrolującymi przestrzeń w jej obszarze pracy.

Zestaw zawiera:

  • napęd nasadowy SE 14.21-25,40; 21min-¹; 3N~400V; 0,45kW; 140Nm
  • elektroniczne wyłączniki krańcowe enkoder DES
  • centralę sterującą TS 970 z przewodem zasilającym i wtyczką CEE - 1mb
  • zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
  • optyczną listwę bezpieczeństwa OSE krawędzi dolnej bramy - nadajnik + odbiornik
  • okablowanie systemowe centrala-napęd - 7mb
  • mechanizm awaryjnej obsługi ręcznej typ SK z łańcuchem 4mb
  • elementy montażowe

Parametry techniczne:

  • napięcie zasilania: 3N~400V, PE
  • częstotliwość robocza: 50Hz
  • moc silnika: 0,45kW
  • typoszereg przekładni SG50
  • średnica wału 25,4mm (1")
  • maksymalny ciężar bramy 6000N
  • zdawczy moment obrotowy 140Nm
  • zdawcza prędkość obrotowa 21min-¹
  • maksymalny moment oporowy 600Nm
  • maksymalna liczba załączeń na godzinę 16h-¹
  • centrala TS 970 z przewodem zasilającym i wtyczką CEE
  • zestaw OSE-VITECTOR zabezpieczenie optyczne krawędzi dolnej bramy
  • okablowanie systemowe napęd-centrala 7mb
  • wymiary zewnętrzne centrali szer. x wys. x gł.: 155mm x 386mm x 90mm
  • wymiary zewnętrzne napędu szer. x wys. x gł.: 121mm x 460mm x 245mm
  • stopień ochrony: IP54
  • dopuszczalny zakres temperatur: -10°...+50°C

Funkcjonalność:

  • automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
  • szybkie programowanie położeń krańcowych
  • programowalna zmiana kierunku obrotów silnika
  • regulacje i ustawienia parametrów z poziomu operatora
  • wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
  • programowanie pozycji pośredniej
  • zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
  • sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
  • automatyczne zamykanie po czasie 1-240s
  • automatyczne zamykanie po FOTO
  • programowalne wyjście przekaźnikowe
  • programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
  • obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Funkcje dodatkowe:

  • automatyczne dopasowanie do podłoża
  • licznik cykli roboczych bez możliwości resetowania
  • licznik cykli serwisowych z możliwością programowania
  • rejestr pamięci 6 ostatnich błędów
  • monitorowanie mechanicznej blokady bramy
  • nastawna kontrola siły udźwigu



GfA Elektromaten nr kat.14401120  ZESTAW AUTOMAT
