Napęd nasadowy SE 5.24-25,40 DES SK TS 970 OSE GfA ELEKTROMATEN nr kat. 14401124 ZESTAW AUTOMAT

  • Kod: 04E01-GfA-14401124 SET
  • Producent: GfA ELEKTROMATEN
  • Dostępność: W magazynie W magazynie  (10 kpl.)
  • Recenzje:
  • Zastosowanie: Napędy centrale akcesoria.
  • kpl.
  • Cena netto: 1 837,40 PLN / kpl. 2 260,00 PLN / kpl.

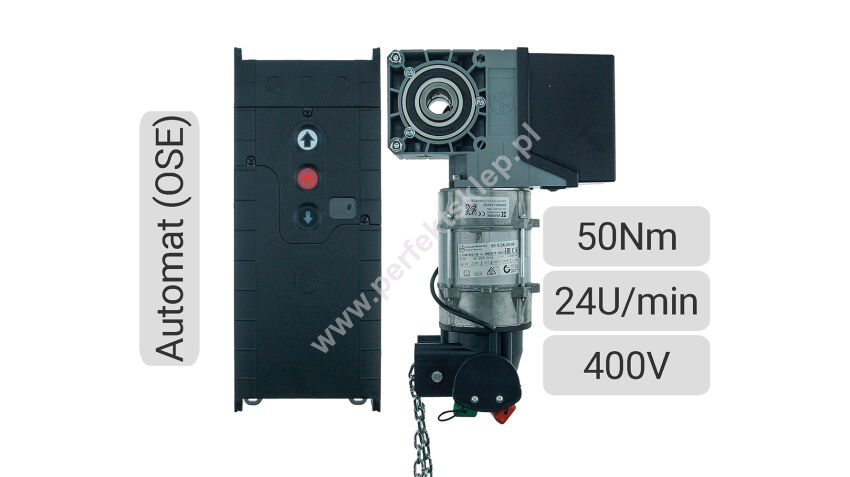

Napęd SE 5.24-25,40 DES SK TS 970 GfA ELEKTROMATEN

ZESTAW AUTOMAT 400V

Napęd do bram sekcyjnych z wyważeniem do pracy automatycznej.

Centrala TS 970 do pracy automatycznej z elementami OSE kontrolującymi przestrzeń w jej obszarze pracy.

Zestaw zawiera:

  • napęd nasadowy SE 5.24-25,40; 24min-¹; 3N~400V; 0,30kW; 50Nm
  • elektroniczne wyłączniki krańcowe enkoder DES
  • centralę sterującą TS 970 z przewodem zasilającym i wtyczką CEE - 1mb
  • zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
  • optyczną listwę bezpieczeństwa OSE krawędzi dolnej bramy - nadajnik + odbiornik
  • okablowanie systemowe centrala - napęd - 5mb
  • mechanizm awaryjnej obsługi ręcznej typ SK z łańcuchem 4mb
  • elementy montażowe

Parametry techniczne:

  • napięcie zasilania: 3N~400V, PE
  • częstotliwość robocza: 50Hz
  • moc silnika: 0,30kW
  • typoszereg przekładni KG50
  • średnica wału 25,4mm (1")
  • maksymalny ciężar bramy 2500N
  • zdawczy moment obrotowy 50Nm
  • zdawcza prędkość obrotowa 24min-¹
  • maksymalny moment oporowy 200Nm
  • maksymalna liczba załączeń na godzinę 12h-¹
  • centrala TS 970 z przewodem zasilającym i wtyczką CEE
  • zestaw OSE-VITECTOR zabezpieczenie optyczne krawędzi dolnej bramy
  • okablowanie systemowe napęd-centrala 5mb
  • wymiary zewnętrzne centrali szer. x wys. x gł.: 155mm x 386mm x 90mm
  • wymiary zewnętrzne napędu szer. x wys. x gł.: 124mm x 379mm x 245mm
  • stopień ochrony: IP54
  • dopuszczalny zakres temperatur: -10°...+50°C

Funkcjonalność:

  • automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
  • szybkie programowanie położeń krańcowych
  • programowalna zmiana kierunku obrotów silnika
  • regulacje i ustawienia parametrów z poziomu operatora
  • wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
  • programowanie pozycji pośredniej
  • zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
  • sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
  • automatyczne zamykanie po czasie 1-240s
  • automatyczne zamykanie po FOTO
  • programowalne wyjście przekaźnikowe
  • programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
  • obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Funkcje dodatkowe:

  • automatyczne dopasowanie do podłoża
  • licznik cykli roboczych bez możliwości resetowania
  • licznik cykli serwisowych z możliwością programowania
  • rejestr pamięci 6 ostatnich błędów
  • monitorowanie mechanicznej blokady bramy
  • nastawna kontrola siły udźwigu



GfA ELEKTROMATEN nr kat. 14401124 ZESTAW AUTOMAT
