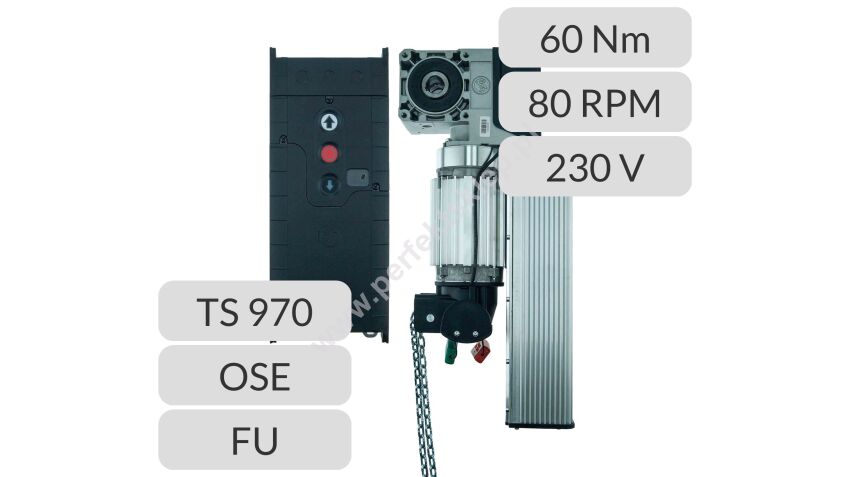

Napęd nasadowy SE 6.80-25,40FU DES SK TS 970 OSE GfA ELEKTROMATEN nr kat. 14401306 ZESTAW AUTOMAT

  • Kod: 05F02-GfA -14401306 SET
  • Producent: GfA ELEKTROMATEN
  • Dostępność: Brak produktu na stanie magazynowym. Brak produktu na stanie magazynowym.  (0 kpl)
  • Recenzje:
  • Zastosowanie: Napędy centrale akcesoria.
  • kpl
  • Cena netto: 3 796,75 PLN / kpl 4 670,00 PLN / kpl
  • Niedostępny

Napęd SE 6.80-25,40FU DES SK TS970 OSE GfA ELEKTROMATEN

ZESTAW AUTOMAT 230V

Napęd do bram sekcyjnych z wyważeniem do pracy automatycznej.

Centrala TS 970 do pracy automatycznej z elementami OSE kontrolującymi przestrzeń w jej obszarze pracy.

Zestaw zawiera:

  • napęd nasadowy z falownikiem SE 6.80-25,40DU; 80min-¹; 1N~230V; 0,45kW; 60Nm
  • elektroniczne wyłączniki krańcowe enkoder DES
  • centralę sterującą TS 970 z przewodem zasilającym i wtyczką CEE - 1mb
  • zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
  • optyczną listwę bezpieczeństwa OSE krawędzi dolnej bramy - nadajnik + odbiornik
  • okablowanie systemowe centrala-napęd - 5mb
  • mechanizm awaryjnej obsługi ręcznej typ SK z łańcuchem 4mb
  • elementy montażowe

Parametry techniczne:

  • napięcie zasilania: 1N~230V, PE
  • częstotliwość robocza: 50Hz
  • moc silnika: 0,4kW
  • typoszereg przekładni SG50
  • średnica wału 25,4mm (1")
  • maksymalny ciężar bramy 3000N
  • zdawczy moment obrotowy 60Nm
  • zdawcza prędkość obrotowa OTWIERANIE 15-80 obr/min
  • zdawcza prędkość obrotowa ZAMYKANIE 15-30 obr/min
  • maksymalny moment oporowy 450Nm
  • maksymalna liczba załączeń na godzinę 40h-¹
  • centrala TS 970 z przewodem zasilającym i wtyczką CEE
  • zestaw OSE-VITECTOR zabezpieczenie optyczne krawędzi dolnej bramy
  • okablowanie systemowe napęd-centrala 5mb
  • wymiary zewnętrzne centrali szer. x wys. x gł.: 155mm x 386mm x 90mm
  • wymiary zewnętrzne napędu szer. x wys. x gł.: 136mm x 555mm x 271mm
  • stopień ochrony: IP54
  • dopuszczalny zakres temperatur: -10°...+40°C

Funkcjonalność:

  • automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
  • szybkie programowanie położeń krańcowych
  • programowalna zmiana kierunku obrotów silnika
  • regulacja prędkości OTWIERANIE/ZAMYKANIE
  • regulacja spowalniania OTWIERANIE/ZAMYKANIE
  • regulacje i ustawienia parametrów z poziomu operatora
  • wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
  • programowanie pozycji pośredniej
  • zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
  • sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
  • automatyczne zamykanie po czasie 1-240s
  • automatyczne zamykanie po FOTO
  • programowalne wyjście przekaźnikowe
  • programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
  • obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Funkcje dodatkowe:

  • automatyczne dopasowanie do podłoża
  • licznik cykli roboczych bez możliwości resetowania
  • licznik cykli serwisowych z możliwością programowania
  • rejestr pamięci 6 ostatnich błędów
  • monitorowanie mechanicznej blokady bramy
  • nastawna kontrola siły udźwigu



GfA ELEKTROMATEN nr kat. 14401306 SET
