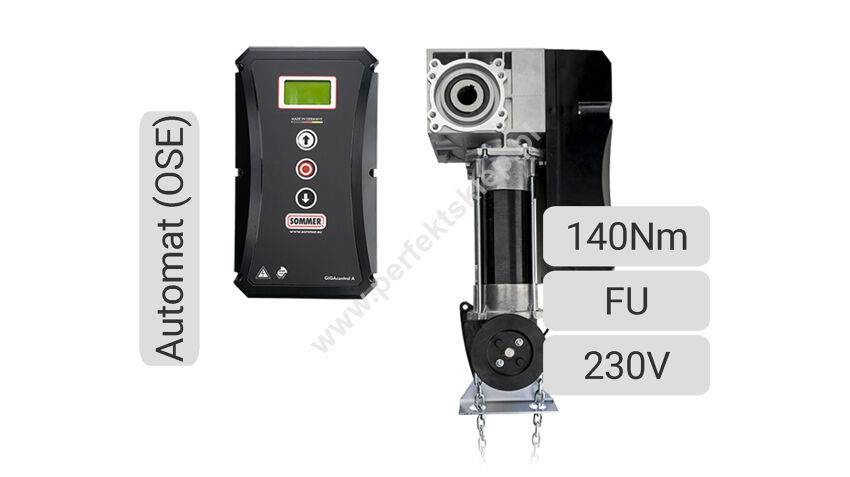

Napęd nasadowy GIGAsedo 024.140 CXESO Sommer

ZESTAW AUTOMAT 230V Z FALOWNIKIEM

Napęd do bram sekcyjnych z wyważeniem do pracy automatycznej.

Centrala GIGAcontrol LCD do pracy automatycznej z elementami OSE kontrolującymi przestrzeń w jej obszarze pracy.

Zestaw zawiera:

• napęd nasadowy GIGAsedo CXFSO; 10-35min-¹; 1N~230V; 1,0kW; 140Nm
• wbudowany falownik na napędzie
• elektroniczne wyłączniki krańcowe enkoder AWG KOSTAL
• centralę sterującą GIGAcontrol A R1 LCD z przewodem zasilającym i wtyczką CEE
• zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
• optyczną listwę bezpieczeństwa OSE krawędzi dolnej bramy - nadajnik + odbiornik
• okablowanie systemowe centrala-napęd - 5mb
• mechanizm awaryjnej obsługi ręcznej z łańcuchem 7mb
• elementy montażowe

Parametry techniczne:

• napięcie zasilania: 1N~230V, PE
• częstotliwość robocza: 50Hz
• moc silnika: 1,0kW
• przekładnia zanurzona w oleju
• średnica wału 25,4mm (1")
• maksymalny ciężar bramy 300kg
• zdawczy moment obrotowy 140Nm
• zdawcza prędkość obrotowa 10-35min-¹
• maksymalny moment oporowy 450Nm
• maksymalna liczba załączeń na godzinę 20h-¹ (ED60% S3)
• centrala GIGAcontrol A R1 z wyświetlaczem LCD
• przewód zasilający z wtyczką CEE
• zestaw OSE zabezpieczenie optyczne krawędzi dolnej bramy
• okablowanie systemowe napęd-centrala 5mb
• wymiary zewnętrzne centrali szer. x wys. x gł.: 200mm x 350mm x 135mm
• wymiary zewnętrzne napędu szer. x wys. x gł.: 180mm x 487mm x 250mm
• stopień ochrony: IP54
• dopuszczalny zakres temperatur: -5°...+60°C

Funkcjonalność:

• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora z enkoderem AWG
• programowanie prędkości otwierania i zamykania 20-120Hz oraz ramp 600-2000ms
• wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
• programowanie pozycji pośredniej
• zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LCD
• ustawienie języka wyświetlacza LCD
• automatyczne zamykanie po czasie 5-999s
• automatyczne zamykanie po FOTO
• programowalne 3 wyjścia przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej

Funkcje dodatkowe:

• data i zegar czasu rzeczywistego
• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych z możliwością programowania
• rejestr pamięci błędów
• monitorowanie mechanicznej blokady bramy
• programowalne wejście sterujące ppoż (RWA)
• wejście radioodbiornika systemowego
• wejście zegara sterującego

Zastosowanie:

• bramy segmentowe
• bramy przemysłowe

Sommer nr kat. S11879-00002
