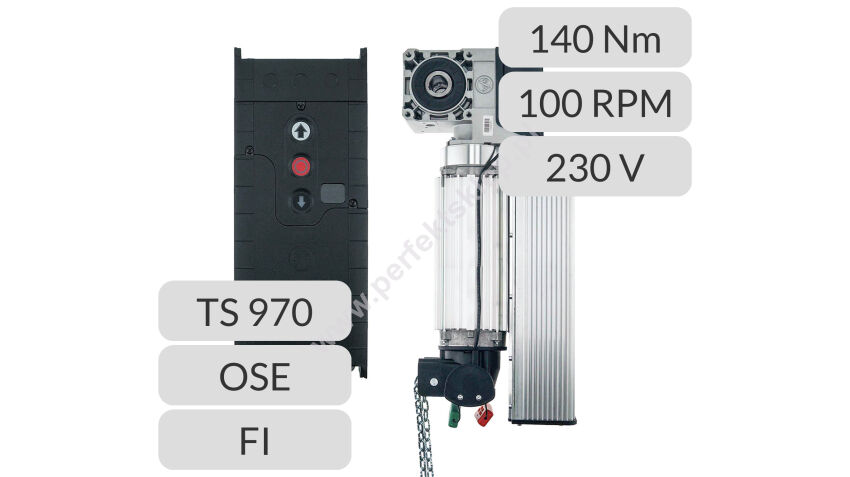

Napęd SE 14.100-25,40FI DES SK TS970 OSE Gfa Elektromaten

ZESTAW AUTOMAT 230V

Napęd do bram sekcyjnych z wyważeniem do pracy automatycznej.

Centrala TS 970 do pracy automatycznej z elementami OSE kontrolującymi przestrzeń w jej obszarze pracy.

Zestaw zawiera:

• napęd nasadowy z falownikiem SE 14.100-25,40FI; 100 RPM (obr/min); 1N~230V; 6,6A; 140Nm
• elektroniczne wyłączniki krańcowe enkoder DES
• centralę sterującą TS 970 z przewodem zasilającym i wtyczką CEE - 1mb
• zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
• optyczną listwę bezpieczeństwa OSE krawędzi dolnej bramy - nadajnik + odbiornik
• okablowanie systemowe centrala-napęd - 7mb
• mechanizm awaryjnej obsługi ręcznej typ SK z łańcuchem 4mb
• elementy montażowe

Parametry techniczne:

• napięcie zasilania: 1N~230V, PE
• częstotliwość robocza: 50/60Hz
• prąd silnika: 6,6A
• typoszereg przekładni SG50
• średnica wału 25,4mm (1")
• maksymalny ciężar bramy 6000N
• zdawczy moment obrotowy 140Nm
• zdawcza prędkość obrotowa OTWIERANIE 10-100 obr/min
• zdawcza prędkość obrotowa ZAMYKANIE 10-60 obr/min
• maksymalny moment oporowy 600Nm
• maksymalna liczba cykli 18 cykli/h
• centrala TS 970 z przewodem zasilającym i wtyczką CEE
• zestaw OSE-VITECTOR zabezpieczenie optyczne krawędzi dolnej bramy
• okablowanie systemowe napęd-centrala 7mb
• wymiary zewnętrzne centrali szer. x wys. x gł.: 155mm x 386mm x 90mm
• wymiary zewnętrzne napędu szer. x wys. x gł.: 136mm x 553mm x 272mm
• stopień ochrony: IP54
• dopuszczalny zakres temperatur: +5°...+40°C

Funkcjonalność:

• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacja prędkości OTWIERANIE/ZAMYKANIE
• regulacja spowalniania OTWIERANIE/ZAMYKANIE
• regulacje i ustawienia parametrów z poziomu operatora
• wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
• programowanie pozycji pośredniej
• zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
• automatyczne zamykanie po czasie 1-240s
• automatyczne zamykanie po FOTO
• programowalne wyjście przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
• obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Funkcje dodatkowe:

• automatyczne dopasowanie do podłoża
• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych z możliwością programowania
• rejestr pamięci 6 ostatnich błędów
• monitorowanie mechanicznej blokady bramy
• nastawna kontrola siły udźwigu

Gfa Elektromaten nr kat. 10004010 SET
