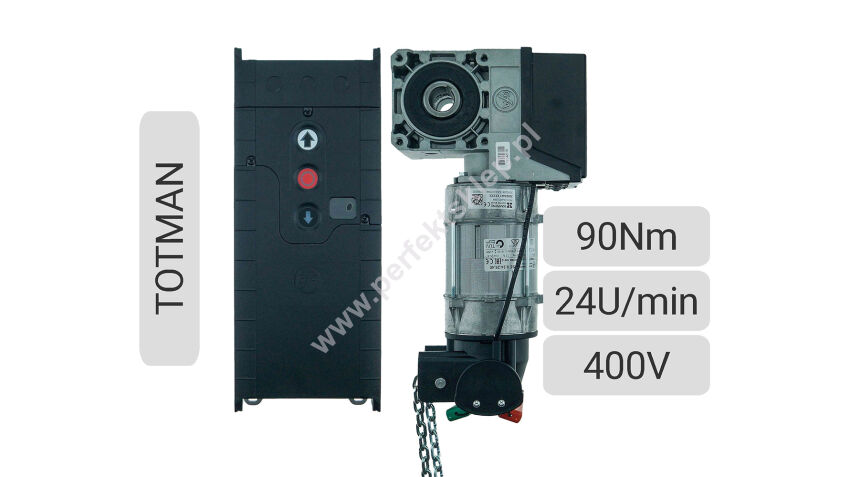

Napęd SE 9.24-25,40 DES SK TS 970 Gfa Elektromaten

ZESTAW TOTMAN 400V

Napęd do bram sekcyjnych z wyważeniem do pracy półautomatycznej TOTMAN.

Zestaw zawiera:

• napęd nasadowy SE 9.24-25,40; 24min-¹; 3N~400V; 0,37kW; 90Nm
• elektroniczne wyłączniki krańcowe enkoder DES
• centralę sterującą TS 970 z przewodem zasilającym i wtyczką CEE - 1mb
• zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
• okablowanie systemowe centrala-napęd - 7mb
• mechanizm awaryjnej obsługi ręcznej typ SK z łańcuchem 4mb
• elementy montażowe

Parametry techniczne:

• napięcie zasilania: 3N~400V, PE
• częstotliwość robocza: 50Hz
• moc silnika: 0,37kW
• typoszereg przekładni SG50
• średnica wału 25,4mm (1")
• maksymalny ciężar bramy 4000N
• zdawczy moment obrotowy 90Nm
• zdawcza prędkość obrotowa 24min-¹
• maksymalny moment oporowy 450Nm
• maksymalna liczba załączeń na godzinę 20h-¹
• centrala TS 970 z przewodem zasilającym i wtyczką CEE
• okablowanie systemowe napęd-centrala 7mb
• wymiary zewnętrzne centrali szer. x wys. x gł.: 155mm x 386mm x 90mm
• wymiary zewnętrzne napędu szer. x wys. x gł.: 121mm x 404mm x 245mm
• stopień ochrony: IP54
• dopuszczalny zakres temperatur: -10°...+50°C

Funkcjonalność:

• automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
• szybkie programowanie położeń krańcowych
• programowalna zmiana kierunku obrotów silnika
• regulacje i ustawienia parametrów z poziomu operatora
• wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
• programowanie pozycji pośredniej
• zintegrowane przyciski sterownicze na obudowie GÓRA/STOP/DÓŁ
• sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
• automatyczne zamykanie po czasie 1-240s
• automatyczne zamykanie po FOTO
• programowalne wyjście przekaźnikowe
• programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej
• obsługa awaryjna napędu za pomocą przekładni łańcuchowej

Funkcje dodatkowe:

• automatyczne dopasowanie do podłoża
• licznik cykli roboczych bez możliwości resetowania
• licznik cykli serwisowych z możliwością programowania
• rejestr pamięci 6 ostatnich błędów
• monitorowanie mechanicznej blokady bramy
• nastawna kontrola siły udźwigu

Uwagi:

• zestaw przeznaczony do pracy w trybie TOTMAN (otwarcie tryb automatyczny, zamknięcie tryb czuwakowy)
• zestaw nie zawiera optycznej listwy bezpieczeństwa OSE krawędzi dolnej bramy
• istnieje możliwość rozbudowy zestawu do pracy automatycznej w późniejszym czasie - doposażenie w OSE

Gfa Elektromaten nr kat. 14401273 SET
