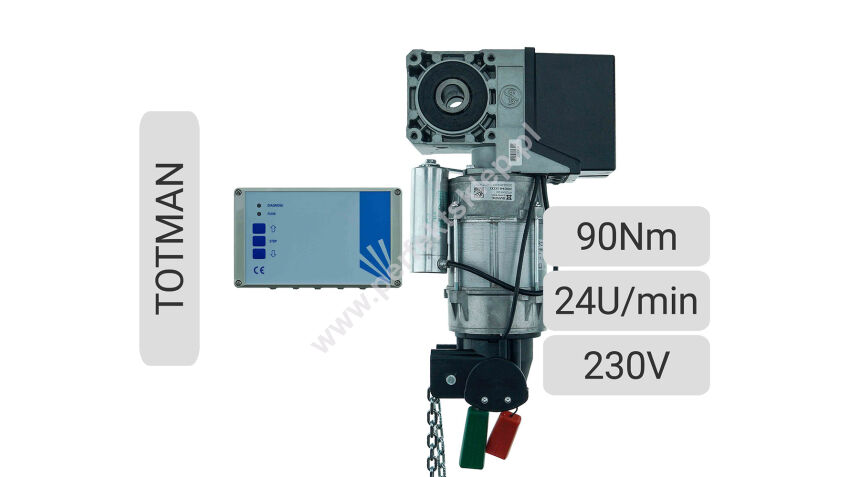

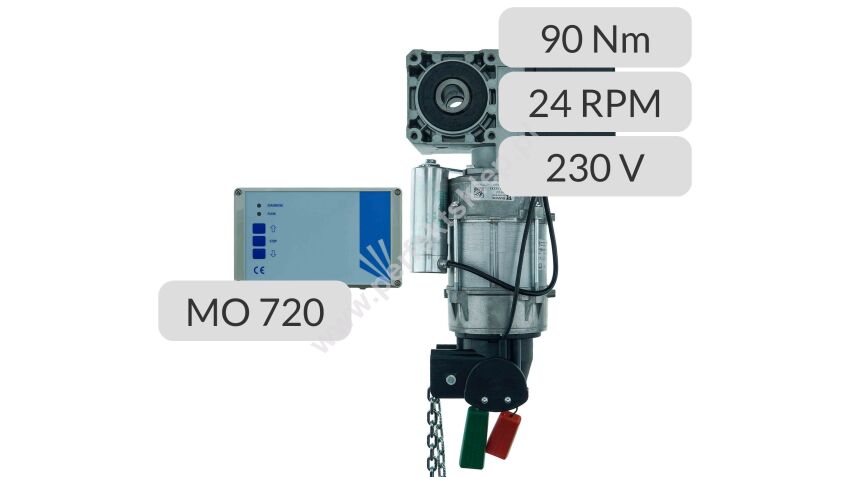

Napęd nasadowy SE 9.24-25,40WS 230V NES SK LogiTed MO720 GfA Elektromaten nr kat. 14402225

  • Kod: 05E-GFA-14402225 SET
  • Producent: GfA Elektromaten
  • Dostępność: Ekspresowa dostawa. W magazynie Ekspresowa dostawa. W magazynie  (1 szt.)
  • Recenzje:
  • Zastosowanie: Napędy centrale akcesoria.
  • szt.
  • Cena netto: 1 747,97 PLN / szt. 2 150,00 PLN / szt.

Napęd SE 9.24-25,40WS NES SK MO720 GfA Elektromaten

ZESTAW TOTMAN 230V

Napęd do bram sekcyjnych z wyważeniem.

Centrala MO720 LogiTed z możliwością pracy automatycznej.

Zestaw zawiera:

  • napęd nasadowy SE 9.24-25,40; 24min-¹; 1N~230V; 0,45kW; 90Nm
  • zespół 3 mechanicznych wyłączników krańcowych NES
  • centralę sterującą LogiTed MO720 z okablowaniem do wyłączników krańcowych 5mb
  • zintegrowane przyciski sterownicze w centrali GÓRA-STOP-DÓŁ
  • mechanizm awaryjnej obsługi ręcznej typ SK z łańcuchem 4mb
  • elementy montażowe

Napęd nie posiada w zestawie optycznej listwy bezpieczeństwa OSE krawędzi dolnej bramy, której zastosowanie wymagane jest w przypadku pracy automatycznej. Istnieje możliwość dokupienia zestawu OSE - patrz poniżej: "Polecane produkty".

Parametry techniczne:

  • napięcie zasilania: 1N~230V, PE
  • częstotliwość robocza: 50 / 60 Hz
  • moc silnika: 0,37kW
  • typoszereg przekładni SG50
  • średnica wału 25,4mm (1")
  • maksymalny ciężar bramy 4000N
  • zdawczy moment obrotowy 90Nm
  • zdawcza prędkość obrotowa 24min-¹
  • maksymalny moment oporowy 450Nm
  • maksymalna liczba załączeń na godzinę 16h-¹
  • napięcie sterownicze: 24V DC
  • zasilanie dla urządzeń zewnętrznych: 24V DC; 100mA
  • zaciski do sygnalizacji ostrzegawczej 230V AC max 60W
  • zaciski do dodatkowych elementów bezpieczeństwa (OSE, FOTO itp.)
  • zaciski do podłączenia dodatkowych elementów sterowniczych (radia, pulpity, itp.)
  • wymiary zewnętrzne napędu szer. x wys. x gł.: 121mm x 401mm x 245mm
  • wymiary zewnętrzne centrali szer. x wys. x gł.: 205mm x 120mm x 60mm
  • stopień ochrony IP54
  • dopuszczalny zakres temperatur: -10°...+40°C

Funkcjonalność:

  • wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE/ZAMYKANIE
  • przyciski sterownicze na obudowie centrali
  • sygnalizacja pracy i diagnozy za pomocą diod LED
  • przełącznik DIP do ustawień trybu pracy
  • automatyczne zamykanie po czasie 10s, 30s, 90s
  • automatyczne zamykanie po FOTO
  • oświetlenie ostrzegawcze lub oświetlenie czasowe 3min
  • programowalny czas przebiegu napędu otwarcie/zamknięcie
  • regulacja wyłączników krańcowych bezpośrednio w napędzie
  • obsługa awaryjna napędu za pomocą przekładni łańcuchowej



GfA Elektromaten nr kat. 14402225 SET MO720
