Napęd nasadowy STA 1-5-24 KE CS320 LCD OSE Marantec nr kat. 197111

(Recenzji: 0)
3 400,00 PLN / kpl.
Cena netto: 2 764,23 PLN / kpl.

kpl.
Kod produktu: D61F-MAR-197111
Producent: Marantec Legden GmbH & Co. KG
Zastosowanie: Napędy centrale akcesoria.
*Zamówienia (opłacone lub za pobraniem) złożone do godz. 14:00 wysyłane są tego samego dnia. Obowiązuje w dni robocze tj. od poniedziałku do piątku.

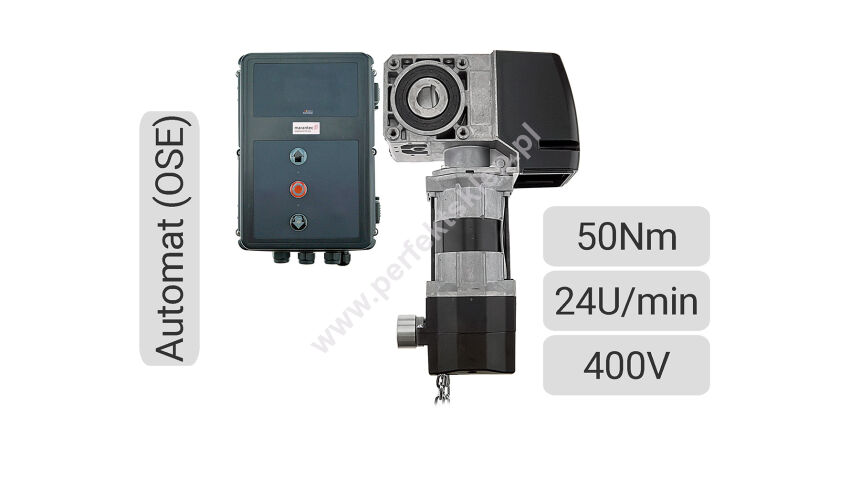

Napęd nasadowy STA 1‐5‐24 KE 400V CS320LCD OSE Marantec

Bramy segmentowe z wyważeniem sprężynowym o powierzchni do 18m² i wadze do 234kg

Cechy zestawu:

  • trójfazowe zasilanie 400VAC
  • do 20 cykli na godzinę równomiernie rozłożonych w czasie przy 10 obrotach wału
  • obsługa awaryjna napędu za pomocą przekładni łańcuchowej
  • centrala CS320 z wyświetlaczem tekstowym LCD
  • komunikacja i diagnostyka za pomocą wyświetlacza tekstowego LCD w wybranym języku
  • szybkie programowanie podstawowych ustawień
  • dodatkowe ustawienia w menu eksperckim
  • trzy wejścia programowalne: bezpieczeństwa, sterujące, RWA/BMA, inne
  • cztery wyjścia przekaźnikowe o maksymalnym obciążeniu 4A 230VAC
  • prosta rozbudowa w oparciu o moduły rozszerzeń i moduły MS BUS

Parametry techniczne:

  • zasilanie centrali 3~400V, N, PE
  • silnik prądu przemiennego 3~400V 0,25kW z zabezpieczeniem termicznym
  • enkoder absolutny AWG
  • przekładnia typ STA 01 - 1:60 w kąpieli olejowej
  • ślimacznica z brązu i ślimak ze stali na łożyskach kulkowych
  • średnica wału drążonego 25,4mm (1")
  • prędkość obrotowa 24 RPM (obr/min)
  • zdawczy moment obrotowy 50Nm
  • moment oporowy 600Nm
  • liczba cykli do 20 cykli/h przy 10 obrotach wału
  • awaryjna obsługa ręczna typu KE z łańcuchem 6mb
  • centrala CS320 z wyświetlaczem LCD
  • przewody połączeniowe centrali z napędem 7mb
  • napięcia sterownicze 12VDC i 24VDC
  • zasilanie urządzeń zewnętrznych 24VDC 500mA
  • zasilanie urządzeń zewnętrznych 230VAC 1A
  • optyczna listwa bezpieczeństwa OSE - zabezpieczenie krawędzi dolnej
  • wymiary napędu: szerokość 104mm, wysokość 379mm, głębokość 245mm
  • zakres temperatur napędu -20...+60°C
  • stopień ochrony napędu IP54
  • wymiary centrali: szerokość 215mm, wysokość 275mm, głębokość 190mm
  • zakres temperatur centrali -10...+45°C
  • wilgotność do 80% bez kondesacji
  • stopień ochrony centrali IP65

Funkcjonalność:

  • programowanie i diagnostyka za pomocą tekstowego wyświetlacza LCD
  • podstawowe funkcje programowania:
    • język wyświetlacza tekstowego: polski, angielski, niemiecki, francuski, czeski, węgierski, fiński, inne
    • automatyczne rozpoznawanie podłączonych elementów bezpieczeństwa
    • położenia krańcowe
    • kierunek obrotów silnika
  • tryb pracy napędu: czuwakowy, impulsowy, automatyczny
  • automatyczne zamykanie po czasie - wymagana instalacja fotokomórek
  • automatyczne zamykanie po fotokomórce
  • punktu dezaktywacji fotokomórki ościeżnicowej
  • częściowe otwarcie bramy
  • trzy wejścia programowalne: bezpieczeństwa, sterujące, RWA/BMA, inne
  • programowalna reakcja na zadziałanie wejść bezpieczeństwa i sterujących
  • cztery wyjścia przekaźnikowe o maksymalnym obciążeniu 4A 230VAC
  • monitorowanie prędkości obrotowej i czasu biegu
  • licznik cykli - całkowity
  • licznik cykli - serwisowy
  • rejestr błędów
  • wejście radioodbiornika systemowego
  • wejście modułu transmisji radiowej elementów bezpieczeństwa
  • wejście modułu zegara czasu rzeczywistego
  • wejścia magistrali MS BUS do modułów rozszerzeń

Zestaw zawiera:

  • napęd nasadowy STA 1-5-24
  • centralę sterującą CS320 z wyświetlaczem LCD
  • przewód zasilający z wtyczką PCE- 1mb
  • przewody połączeniowe centrala-napęd - 7mb
  • zestaw optycznej listwy bezpieczeństwa OSE
  • awaryjny napęd ręczny typu KE z łańcuchem - 6mb
  • podporę momentu obrotowego nr kat. 102234
  • elementy montażowe napędu nr kat. 154453

Wyposażenie opcjonalne:

  • moduł drogi radiowej CS Marantec Multi-Bit 868MHz
  • moduł sterowania ruchem EM 172
  • moduł rozszerzeń wejść i wyjść EM 172
  • moduł rozszerzeń wejść bezpieczeństwa EM 184
  • moduł transmisji radiowej elementów bezpieczeństwa
  • fotokomórki dwuprzewodowe Special 633 nr kat. 96986
  • kurtyna bezpieczeństwa z wyjściem typu OSE
  • zasilacz awaryjny UPS 2000VA
  • elektrorygiel Lock 720 nr kat. 160432
  • dodatkowy łańcuch nr kat. 102153



Marantec nr kat. 197111
