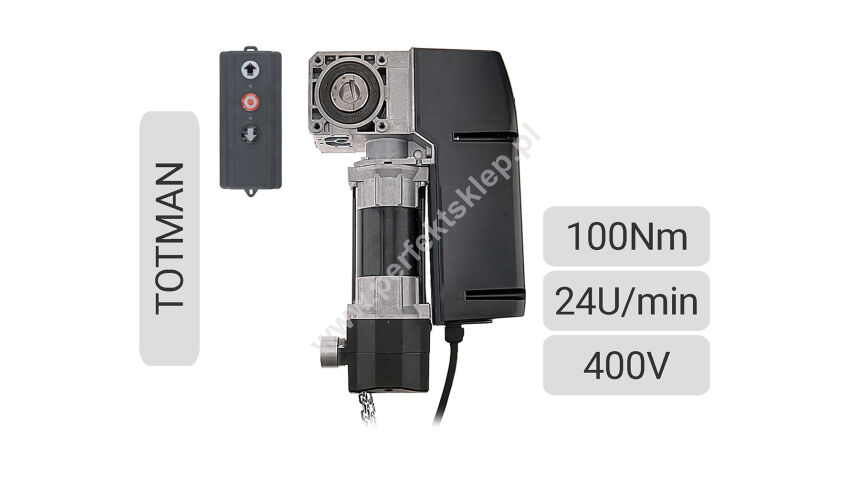

Napęd nasadowy STAC 1‐10‐24 KE CS265 Marantec

Bramy segmentowe z wyważeniem sprężynowym o powierzchni do 30m² i wadze do 390kg

Cechy zestawu:

• trójfazowe zasilanie 400VAC
• do 20 cykli na godzinę równomiernie rozłożonych w czasie przy 10 obrotach wału
• obsługa awaryjna napędu za pomocą przekładni łańcuchowej
• wbudowana centrala CS265 z pulpitem sterowniczym CS I-15
• szybkie programowanie podstawowych ustawień
• dodatkowe ustawienia wymagają programatora LCD z przewodem MS Bus nr kat. 121246
• trzy wejścia programowalne: bezpieczeństwa, sterujące, RWA/BMA, inne
• wyjście przekaźnikowe o maksymalnym obciążeniu 4A 30VAC
• prosta rozbudowa w oparciu o moduły rozszerzeń i moduły MS BUS

Parametry techniczne:

• zasilanie centrali 3~400V, N, PE
• silnik prądu przemiennego 3~400V 0,37kW z zabezpieczeniem termicznym
• enkoder absolutny AWG
• przekładnia typ STA 01 - 1:60 w kąpieli olejowej
• ślimacznica z brązu i ślimak ze stali na łożyskach kulkowych
• średnica wału drążonego 25,4mm (1")
• prędkość obrotowa 24U/min
• zdawczy moment obrotowy 100Nm
• moment oporowy 600Nm
• liczba cykli do 20 cykli/h przy 10 obrotach wału
• awaryjna obsługa ręczna typu KE z łańcuchem 6mb
• centrala CS265 400VAC
• pulpit sterowniczy CS I-15 z przewodem 7mb
• napięcia sterownicze 12VDC i 24VDC
• zasilanie urządzeń zewnętrznych 24VDC 200mA
• wymiary napędu: szerokość 104mm, wysokość 379mm, głębokość 245mm
• zakres temperatur napędu -20...+60°C
• stopień ochrony napędu IP54

Funkcjonalność:

• programowanie i diagnostyka za pomocą przycisków i diod na płycie
• programowanie i diagnostyka za pomocą pulpitu CS I-15
• programowanie i diagnostyka za pomocą zewnętrznego wyświetlacza LCD z MS Bus nr kat. 121246
• tryb pracy napędu: czuwakowy, impulsowy, automatyczny
• automatyczne zamykanie po czasie - wymagana instalacja fotokomórek
• automatyczne zamykanie po fotokomórce
• punktu dezaktywacji fotokomórki ościeżnicowej
• częściowe otwarcie bramy
• trzy wejścia programowalne: bezpieczeństwa, sterujące, RWA/BMA, inne
• programowalna reakcja na zadziałanie wejść bezpieczeństwa i sterujących
• jedno wyjście przekaźnikowe o maksymalnym obciążeniu 4A 30VDC
• monitorowanie prędkości obrotowej i czasu biegu
• licznik cykli - całkowity
• licznik cykli - serwisowy
• rejestr błędów
• wejście radioodbiornika systemowego
• wejścia magistrali MS BUS do modułów rozszerzeń

Zestaw zawiera:

• napęd nasadowy STAC 1-10-24
• centralę sterującą CS 265
• pulpit sterownicy CS I-15 - 7mb
• przewód zasilający z wtyczką PCE- 1mb
• awaryjny napęd ręczny typu KE z łańcuchem - 6mb
• podporę momentu obrotowego nr kat. 102234
• elementy montażowe napędu nr kat. 154453

Wyposażenie opcjonalne:

• programator LCD z przewodem MS Bus nr kat. 121246
• moduł drogi radiowej CS Marantec Multi-Bit 868MHz nr kat.101966
• moduł sterowania ruchem EM 172
• moduł rozszerzeń wejść i wyjść EM 172
• moduł rozszerzeń wejść bezpieczeństwa EM 184
• fotokomórki dwuprzewodowe Special 633 nr kat. 96986
• kurtyna bezpieczeństwa z wyjściem typu OSE
• zasilacz awaryjny UPS 2000VA
• elektrorygiel Lock 720 nr kat. 160432
• dodatkowy łańcuch nr kat. 102153

Marantec nr kat. 197128
