Wycofany z produkcji - Moduł centrali TS 970 DES do 2014r. Gfa Elektromaten nr kat. 30004285 - Zastąpiony przez nr kat. 20197000 00001


Kod produktu: Z999-GFA-30004285
Producent: Gfa Elektromaten
Zastosowanie: Napęd centrale akcesoria.


*Zamówienia (opłacone lub za pobraniem) złożone do godz. 14:00 wysyłane są tego samego dnia. Obowiązuje w dni robocze tj. od poniedziałku do piątku.

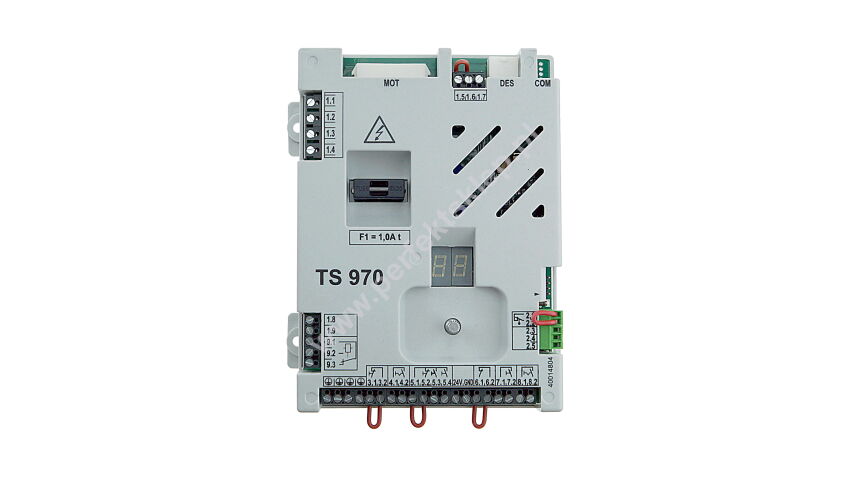

Moduł centrali Gfa Elektromaten TS 970 do 2014r

Sterownik przystosowany do pracy z elektronicznymi wyłącznikami krańcowymi DES.

Parametry techniczne:

  • napięcie zasilania: 3N~400V lub 1N~230V, PE
  • częstotliwość robocza 50Hz
  • maksymalna moc silnika 3kW
  • napięcie sterownicze 24V DC
  • gniazda systemowe do podłączenia okablowania napędu
  • gniazdo systemowe do podłączenia przycisków
  • gniazdo systemowe danych COM
  • zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ 12V DC
  • zasilanie dla urządzeń zewnętrznych 24V DC; 180mA
  • zasilanie dla urządzeń zewnętrznych 230V AC; 1A
  • zaciski śrubowe przekaźnika programowalnego
  • zaciski śrubowe do dodatkowych elementów bezpieczeństwa (OSE, FOTO, KURTYNY itp.)
  • zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych (radia, radary, itp.)
  • podwójny wyświetlacz siedmiosegmentowy LED
  • obrotowy przełącznik wyboru do programowania

Funkcje podstawowe:

  • obsługa elektronicznych wyłączników krańcowych DES
  • automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
  • szybkie programowanie położeń krańcowych
  • regulacje i ustawienia parametrów z poziomu operatora
  • wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTW/ZAM
  • programowanie pozycji pośredniej
  • sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
  • automatyczne zamykanie po czasie 1-240s
  • automatyczne zamykanie po FOTO
  • programowalne wyjście przekaźnikowe
  • programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej

Funkcje dodatkowe:

  • automatyczne dopasowanie do podłoża
  • licznik cykli roboczych bez możliwości resetowania
  • licznik cykli serwisowych
  • rejestr pamięci 2 ostatnich błędów
  • monitorowanie mechanicznej blokady
  • nastawna kontrola siły udźwigu
  • automatyczne rozpoznanie napędów Gfa Elektromaten DU lub FU
  • ustawianie zdawczej prędkości obrotowej dla DU i FU
  • łagodny rozruch i zatrzymanie dla DU i FU
  • możliwość zmiany rampy przyspieszenia i hamowania dla DU i FU



Gfa Elektromaten nr kat. 30004285
Wycofana z produkcji. Zastąpiony przez TS 970 nr kat. 20197000 00001
