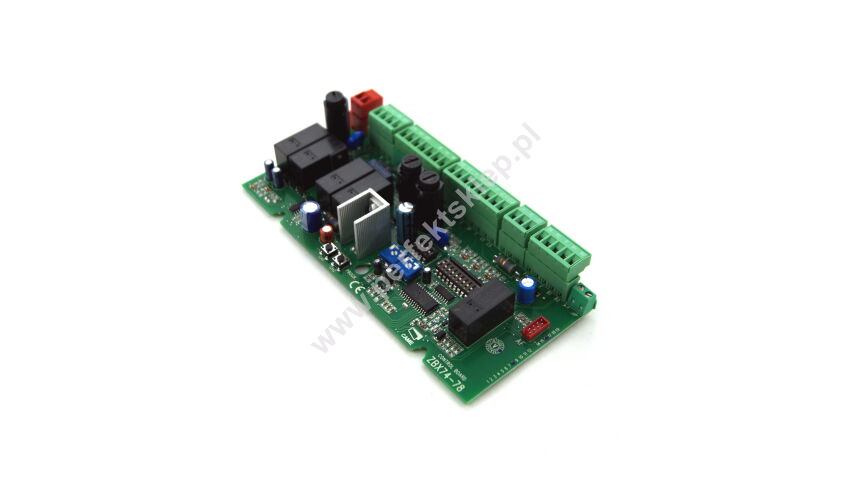

Centrala ZBX74-78 płyta sterująca WYCOFANA Z PRODUKCJI Came nr kat. 3199ZBX74-78

  • Kod: 02A04-CM-ZBX74
  • Producent: Came
  • Dostępność: Brak produktu na stanie magazynowym. Brak produktu na stanie magazynowym.  (0 szt.)
  • Recenzje:
  • Zastosowanie: Napędy do bram przesuwnych (BX)

Centrala ZBX74-78 płyta sterująca do napędów przesuwnych CAME BX PLUS, BX74, BX STRONG, BX78

Wycofana z produkcji zastąpiona nową wersją ZBX7N



Parametry techniczne:

płytka sterująca ZBX74-78 230V AC 5A

dip switch do ustawienia trybu pracy centrali

automatyka zamykania po czasie 0-120s (T.C.A.)

regulajca czasu pracy siłownika funkcja furtki 0-16s (PAR.OP.)

zasilanie silnika jednofazowego 230V AC max 300W

wejścia bezpieczeństwa FOTO, STOP (2-C1; 2-C3; 1-2)

wejście sterownicze IMPULS, OTWÓRZ (2-7)

wejście sterownicze FURTKI, ZAMKNIJ (2-3P)

wejście encodera (+-E-D)

wejścia wyłączników krańcowych (F-FA-FC)

wyjście zasilania akcesorii 24V AC 20W (10-11)

wyjście sygnalizacyjne położenia bramy 24V 3W (11-FC; 11-FA)

wyjście lampy sygnalizacyjnej ostrzegawczej 230V AC 25W (W-E1)

wyjście drugiego kanału karty radioodbiornika AF (B1-B2)

wyjście anteny zewnętrznej

bez transformatora

bez modułu karty radia AF

bez obudowy



Zastosowanie do napędów przesuwnych z silnikami jednofazowymi 230V AC:

CAME BX PLUS BX74 - 200W

CAME BX STRONG BX78 - 300W

zamiennik płytki sterującej ZBX7



Came nr kat. 3199ZBX74-78
