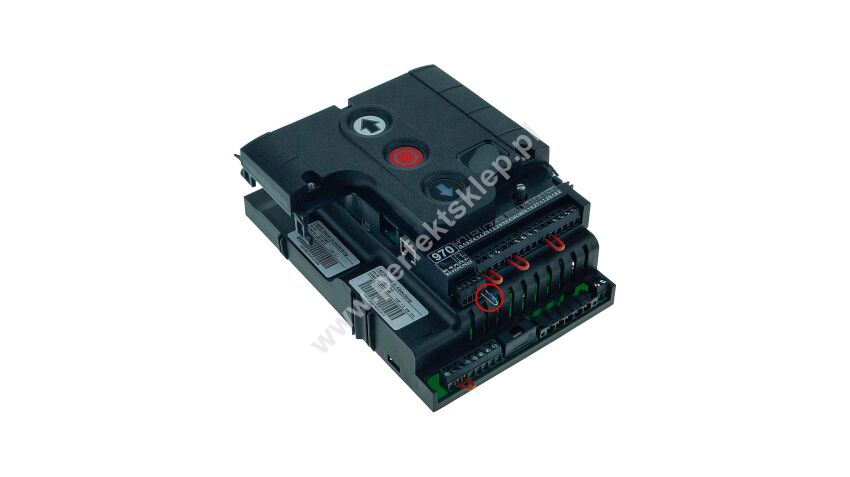

Moduł centrali sterującej TS 970 Gfa Elektromaten nr kat. 30005273 00001

1 210,00 PLN / szt.
Cena netto: 983,74 PLN / szt.


szt.

Kod produktu: B22A-GFA-30005273 00001
Producent: Gfa Elektromaten
Zastosowanie: Napędy centrale akcesoria.


*Zamówienia (opłacone lub za pobraniem) złożone do godz. 14:00 wysyłane są tego samego dnia. Obowiązuje w dni robocze tj. od poniedziałku do piątku.



Moduł centrali TS 970 Gfa Elektromaten

Sterownik przystosowany do pracy z elektronicznymi i mechanicznymi wyłącznikami krańcowymi DES/NES.

Dane techniczne:

  • napięcie zasilania: 3N~400V lub 1N~230V, PE
  • częstotliwość robocza: 50 / 60 Hz
  • maksymalna moc silnika: 3kW
  • napięcie sterownicze: 24V DC
  • gniazda systemowe do podłączenia okablowania napędu
  • gniazdo systemowe z wtykiem do podłączenia zasilania
  • gniazdo systemowe UBS dla akcesoriów systemowych
  • zasilanie dla OSE, DW-1,2kΩ, 8,2kΩ: 12V DC
  • zasilanie dla urządzeń zewnętrznych: 24V DC; 180mA
  • zasilanie dla urządzeń zewnętrznych: 230V AC; 1,6A
  • zaciski śrubowe przekaźnika programowalnego
  • zaciski śrubowe do dodatkowych elementów bezpieczeństwa (OSE, FOTO, KURTYNY itp.)
  • zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych (radia, radary, itp.)
  • zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ
  • podwójny wyświetlacz siedmiosegmentowy LED
  • obrotowy przełącznik wyboru do programowania

Funkcje podstawowe:

  • automatyczne rozpoznanie wyłączników krańcowych NES/DES
  • automatyczne rozpoznanie elementów bezpieczeństwa krawędzi dolnej bramy
  • parametryzowane wejście X2.1-X2.2 obwodu STOP - 5kΩ (drzwi w bramie, wyłącznik luźnej liny)
  • szybkie programowanie położeń krańcowych - napędy wyposażone w DES
  • programowalna zmiana kierunku obrotów silnika
  • regulacje i ustawienia parametrów z poziomu operatora dla DES
  • wybór trybu pracy napędu czuwakowy/impulsowy(wymagane zabezpieczenie) OTW/ZAM
  • programowanie pozycji pośredniej dla DES
  • zintegrowane przyciski sterownicze GÓRA/STOP/DÓŁ
  • sygnalizacja pracy i diagnozy za pomocą wyświetlacza LED
  • automatyczne zamykanie po czasie 1-240s
  • automatyczne zamykanie po FOTO
  • programowalne wyjście przekaźnikowe
  • programowalna reakcja na zadziałanie zabezpieczenia krawędzi dolnej

Funkcje dodatkowe:

  • automatyczne dopasowanie do podłoża przy DES i OSE
  • licznik cykli roboczych bez możliwości resetowania
  • licznik cykli serwisowych
  • rejestr pamięci 6 ostatnich błędów
  • monitorowanie mechanicznej blokady przy DES
  • dynamiczna kontrola czasu ruchu przy NES
  • nastawna kontrola siły udźwigu przy DES
  • automatyczne rozpoznanie napędów Gfa Elektromaten DU lub FU
  • ustawianie zdawczej prędkości obrotowej dla DU i FU
  • łagodny rozruch i zatrzymanie dla DU i FU
  • możliwość zmiany rampy przyspieszenia i hamowania dla DU i FU



Gfa Elektromaten nr kat. 30005273 00001
(Nowy model od 01/2020r. standard zgodny z EN 12453:2017)
