Napęd nasadowy SE 9.24-25,40 NES SK WS 900 GfA Elektromaten nr kat. 14400937 ZESTAW TOTMAN

  • Kod: 05E01-GfA-14400937 SET
  • Producent: GfA Elektromaten
  • Dostępność: W magazynie W magazynie  (5 kpl)
  • Recenzje:
  • Zastosowanie: Napędy centrale akcesoria.
  • kpl
  • Cena netto: 1 524,39 PLN / kpl 1 875,00 PLN / kpl

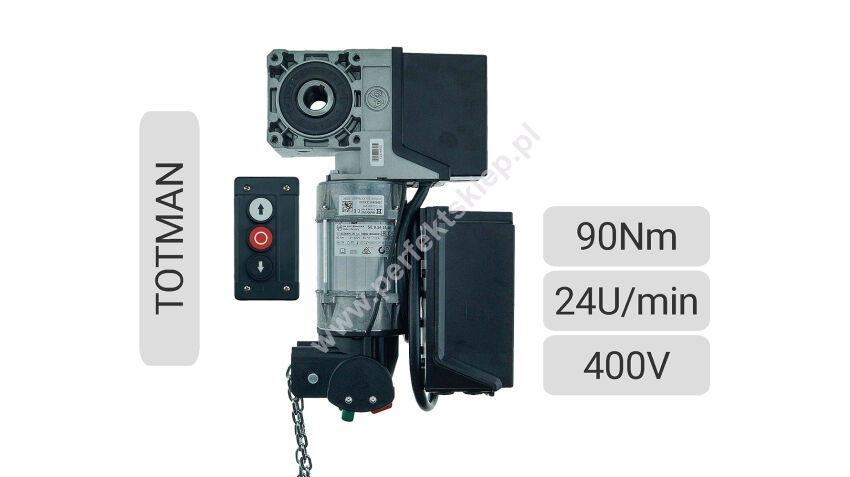

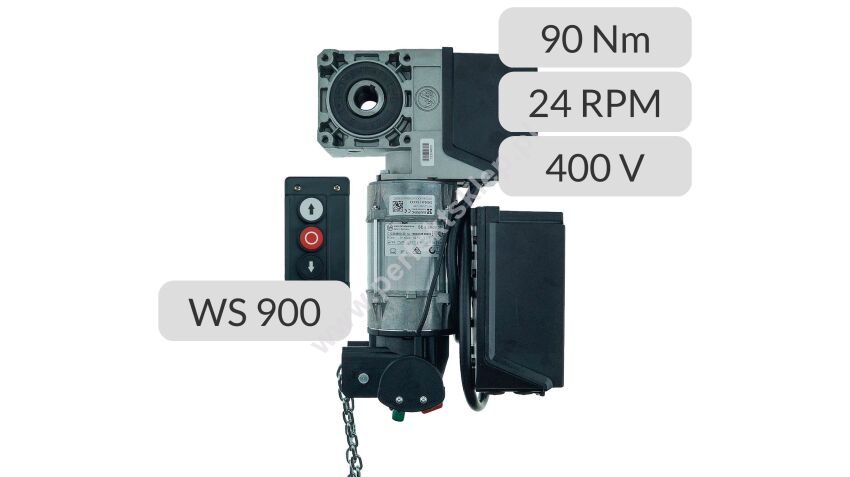

Napęd SE 9.24-25,40 NES SK WS 900 GfA Elektromaten

ZESTAW TOTMAN 400V

 Mocny napęd do bram sekcyjnych z wyważeniem nie wymagających automatycznego zamykania.

Operator za pomocą pulpitu sterowniczego "GÓRA-STOP-DÓŁ" obsługuje bramę kontrolując przestrzeń w jej obszarze pracy.

Zestaw zawiera:

  • napęd nasadowy SE 9.24-25,40; 24min-¹; 3~400V; 0,37kW; 90Nm
  • centralę sterującą WS900 z okablowaniem systemowym do wyłączników krańcowych
  • zespół 6 mechanicznych wyłączników krańcowych NES
  • pulpit sterowniczy GÓRA-STOP-DÓŁ z przewodem 5mb
  • mechanizm awaryjnej obsługi ręcznej typ SK z łańcuchem 4mb
  • elementy montażowe

Parametry techniczne:

  • napięcie zasilania: 3N~400V, PE
  • częstotliwość robocza: 50Hz
  • moc silnika 0,37kW
  • typoszereg przekładni SG50
  • średnica wału 25,4mm (1")
  • maksymalny ciężar bramy 4000N
  • zdawczy moment obrotowy 90Nm
  • zdawcza prędkość obrotowa 24min-¹
  • maksymalny moment oporowy 450Nm
  • maksymalna liczba załączeń na godzinę 20h-¹
  • napięcie sterownicze: 24V AC
  • zasilanie dla urządzeń zewnętrznych: 24V AC; 500mA
  • zaciski śrubowe dodatkowych elementów bezpieczeństwa
  • zaciski śrubowe do podłączenia dodatkowych elementów sterowniczych
  • wymiary zewnętrzne napędu szer. x wys. x gł.: 145mm x 402mm x 272mm
  • stopień ochrony IP54
  • dopuszczalny zakres temperatur: -10°...+40°C

Funkcjonalność:

  • wybór trybu pracy napędu czuwakowy/impulsowy OTWIERANIE
  • przyciski sterownicze na płycie centrali WS900
  • regulacja wyłączników krańcowych bezpośrednio w napędzie
  • dwa wyłączniki krańcowe bezpotenciałowe NC, NO
  • przyciski sterownicze GÓRA/STOP/DÓŁ
  • obsługa awaryjna napędu za pomocą przekładni łańcuchowej



GfA Elektromaten nr kat.14400937 SET
