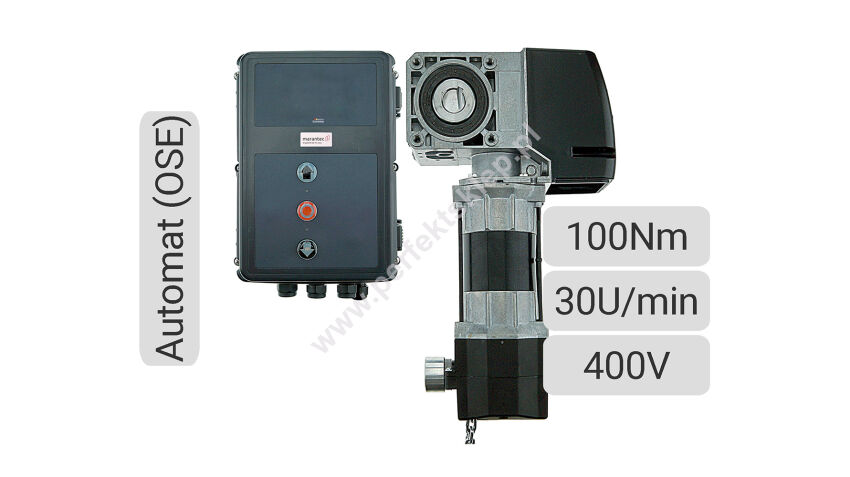

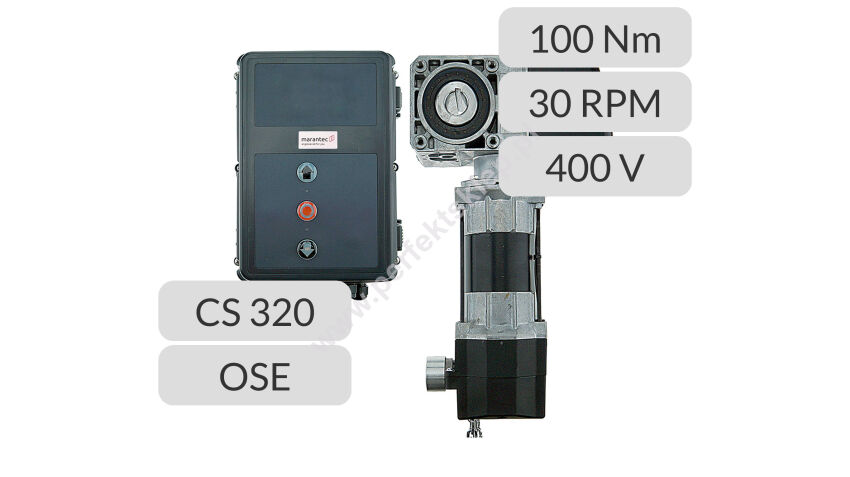

Napęd nasadowy STA 1‐10‐30 KE 400V CS320LCD OSE Marantec

Bramy segmentowe z wyważeniem sprężynowym o powierzchni do 45m² i wadze do 585kg

Cechy zestawu:

• trójfazowe zasilanie 400VAC
• do 20 cykli na godzinę równomiernie rozłożonych w czasie przy 10 obrotach wału
• obsługa awaryjna napędu za pomocą przekładni łańcuchowej
• centrala CS320 z wyświetlaczem tekstowym LCD
• komunikacja i diagnostyka za pomocą wyświetlacza tekstowego LCD w wybranym języku
• szybkie programowanie podstawowych ustawień
• dodatkowe ustawienia w menu eksperckim
• trzy wejścia programowalne: bezpieczeństwa, sterujące, RWA/BMA, inne
• cztery wyjścia przekaźnikowe o maksymalnym obciążeniu 4A 230VAC
• prosta rozbudowa w oparciu o moduły rozszerzeń i moduły MS BUS

Parametry techniczne:

• zasilanie centrali 3~400V, N, PE
• silnik prądu przemiennego 3~400V 0,55kW z zabezpieczeniem termicznym
• enkoder absolutny AWG
• przekładnia typ STA 01 - 1:45 w kąpieli olejowej
• ślimacznica z brązu i ślimak ze stali na łożyskach kulkowych
• średnica wału drążonego 25,4mm (1")
• prędkość obrotowa 30 RPM (obr/min)
• zdawczy moment obrotowy 100Nm
• moment oporowy 600Nm
• liczba cykli do 20 cykli/h przy 10 obrotach wału
• awaryjna obsługa ręczna typu KE z łańcuchem 6mb
• centrala CS320 z wyświetlaczem LCD
• przewody połączeniowe centrali z napędem 7mb
• napięcia sterownicze 12VDC i 24VDC
• zasilanie urządzeń zewnętrznych 24VDC 500mA
• zasilanie urządzeń zewnętrznych 230VAC 1A
• optyczna listwa bezpieczeństwa OSE - zabezpieczenie krawędzi dolnej
• wymiary napędu: szerokość 104mm, wysokość 409mm, głębokość 245mm
• zakres temperatur napędu -20...+60°C
• stopień ochrony napędu IP54
• wymiary centrali: szerokość 215mm, wysokość 275mm, głębokość 190mm
• zakres temperatur centrali -10...+45°C
• wilgotność do 80% bez kondesacji
• stopień ochrony centrali IP65

Funkcjonalność:

• programowanie i diagnostyka za pomocą tekstowego wyświetlacza LCD
• podstawowe funkcje programowania:
  • język wyświetlacza tekstowego: polski, angielski, niemiecki, francuski, czeski, węgierski, fiński, inne
  • automatyczne rozpoznawanie podłączonych elementów bezpieczeństwa
  • położenia krańcowe
  • kierunek obrotów silnika
• tryb pracy napędu: czuwakowy, impulsowy, automatyczny
• automatyczne zamykanie po czasie - wymagana instalacja fotokomórek
• automatyczne zamykanie po fotokomórce
• punktu dezaktywacji fotokomórki ościeżnicowej
• częściowe otwarcie bramy
• trzy wejścia programowalne: bezpieczeństwa, sterujące, RWA/BMA, inne
• programowalna reakcja na zadziałanie wejść bezpieczeństwa i sterujących
• cztery wyjścia przekaźnikowe o maksymalnym obciążeniu 4A 230VAC
• monitorowanie prędkości obrotowej i czasu biegu
• licznik cykli - całkowity
• licznik cykli - serwisowy
• rejestr błędów
• wejście radioodbiornika systemowego
• wejście modułu transmisji radiowej elementów bezpieczeństwa
• wejście modułu zegara czasu rzeczywistego
• wejścia magistrali MS BUS do modułów rozszerzeń

Zestaw zawiera:

• napęd nasadowy STA 1-10-30
• centralę sterującą CS320 z wyświetlaczem LCD
• przewód zasilający z wtyczką PCE- 1mb
• przewody połączeniowe centrala-napęd - 7mb
• zestaw optycznej listwy bezpieczeństwa OSE
• awaryjny napęd ręczny typu KE z łańcuchem - 6mb
• podporę momentu obrotowego nr kat. 102234
• elementy montażowe napędu nr kat. 154453

Wyposażenie opcjonalne:

• moduł drogi radiowej CS Marantec Multi-Bit 868MHz
• moduł sterowania ruchem EM 172
• moduł rozszerzeń wejść i wyjść EM 172
• moduł rozszerzeń wejść bezpieczeństwa EM 184
• moduł transmisji radiowej elementów bezpieczeństwa
• fotokomórki dwuprzewodowe Special 633 nr kat. 96986
• kurtyna bezpieczeństwa z wyjściem typu OSE
• zasilacz awaryjny UPS 2000VA
• elektrorygiel Lock 720 nr kat. 160432
• dodatkowy łańcuch nr kat. 102153

Marantec nr kat. 197121
